Laserový řezací stroj je proces tepelného odstraňování materiálu, který zaměřuje vysokoenergetický laserový paprsek na povrch obrobku, přičemž se materiál během milisekund lokálně taví, odpařuje nebo propaluje. Vysokotlaký asistenční plyn – kyslík, dusík nebo stlačený vzduch – vytlačuje roztavený nebo odpařený materiál ze zářezu a zanechává čistý, přesně tvarovaný řez. Protože je celá operace řízena CNC, řezná hlava sleduje jakoukoli naprogramovanou 2D dráhu nebo 3D obrys bez kontaktu s nástrojem, bez mechanické síly na díl a se šířkou řezu tak úzkou jako 0,1 mm .
Dnešní instalace laserového řezacího stroje sahají od kompaktních 1,5 kW vláknových laserových systémů pro dílny na výrobu tenkých plechů až po portálové 30 kW stroje schopné řezat uhlíkovou ocel o tloušťce až 40 mm ve výrobním prostředí. Kombinace přesnosti, rychlosti a všestrannosti materiálu z ní udělala dominantní proces řezání pro profilování plochých plechů na celém světě, přičemž globální trh s laserovými řezacími stroji má hodnotu více než 5 miliard USD a neustále roste, protože náklady na vláknové lasery neustále klesají.
Fyzika za laserovým řezacím strojem
Pochopení toho, jak laserová energie interaguje s materiálem, pomáhá vysvětlit, proč různé materiály a tloušťky reagují na laserový řezací stroj odlišně a proč na výběru parametrů procesu tolik záleží:
Absorpce energie a role vlnové délky
Ne veškerá laserová energie namířená na povrch je absorbována – odrazivost určuje, kolik se odrazí pryč a kolik se přemění na teplo. Při vlnové délce CO₂ laseru 10,6 µm má většina kovů vysokou odrazivost (měď odráží více než 98 %), zatímco nekovy účinně absorbují. Při vlnové délce vláknového laseru 1,06 µm je nasákavost kovu výrazně vyšší: ocel absorbuje 35–40 % , nerezová ocel 40–50 % a dokonce měď absorbuje přibližně 5–10 % —stačí pro spolehlivé řezání s dostatečným výkonem laseru. Tato výhoda vlnové délky je důvodem, proč vláknové lasery nahradily CO₂ lasery pro řezání kovů.
Pozice ostření a její vliv na kvalitu řezu
Poloha ohniska vzhledem k povrchu materiálu přímo řídí šířku zářezu a kvalitu řezné plochy. Pro tenké plechy ( pod 3 mm ), ohnisko je obvykle nastaveno na nebo mírně nad horním povrchem, aby se maximalizovala hustota energie v bodě počátečního vstupu materiálu. U tlustého plechu je nastaveno zaostření 1/3 až 1/2 tloušťky materiálu pod horním povrchem zajišťující, že si laserový paprsek zachová dostatečnou intenzitu v celé hloubce materiálu. Nesprávná poloha zaostření je jednou z nejčastějších příčin hrubých řezných ploch a nadměrné tvorby strusky.
Kompromisy řezné rychlosti a hustoty výkonu
Pro daný výkon laseru a tloušťku materiálu existuje okno optimální řezné rychlosti. Příliš pomalé: nadměrný přívod tepla způsobuje rozšíření řezu, zvýšenou HAZ a znovu ztuhlou strusku. Příliš rychle: Nedostatečná energie roztaví celou tloušťku, což vede k neúplným řezům nebo hrubým rýhováním na řezané ploše. 6 kW vláknový laserový řezací stroj 6 mm uhlíkové oceli s kyslíkem obvykle funguje optimálně 3,5–5,5 m/min ; překročení tohoto okna o 20 % výrazně zhoršuje kvalitu hran.
Pokyny pro laserové řezací stroje specifické pro materiál
| Materiál | Doporučený asistenční plyn | Maximální tloušťka (vlákno 6 kW) | Klíčová úvaha |
|---|---|---|---|
| Uhlíková ocel | O₂ (rychlost) nebo N₂ (kvalita) | 25–30 mm | O₂ řeže rychleji; N2 poskytuje okraj bez oxidů |
| Nerezová ocel | N₂ (99,999% čistota) | 20–25 mm | Vysoce čistý N₂ zabraňuje zabarvení hran |
| Hliníková slitina | N₂ nebo stlačený vzduch | 15–20 mm | Vysoká odrazivost vyžaduje vysoký špičkový výkon |
| Měď / mosaz | O2 nebo N2 | 6–10 mm | Pouze vláknový laser; nutná ochrana proti zpětnému odrazu |
| Akryl / plast | Stlačený vzduch nebo N₂ | 25–50 mm (CO₂) | CO2 přednostně; nebezpečí požáru s O₂ |
Ekonomika laserového řezacího stroje: Analýza nákladů na součást
Pochopení skutečné struktury nákladů Laserový řezací stroj pomáhá výrobcům vyhodnotit jejich návratnost investic oproti alternativním procesům a optimalizovat provozní rozhodnutí:
Složky primárních nákladů
- Odpisy stroje: Střední řada 6 kW vláknový laserový řezací stroj (stůl 3 000 × 1 500 mm) obvykle stojí 200 000–350 000 USD. Odepisováno po dobu 10 let při 4 000 provozních hodinách/rok, náklady na odpisy jsou přibližně 5–9 USD za provozní hodinu .
- Náklady na energii: Stroj o výkonu 6 kW odebírá celkem přibližně 15–20 kW (včetně chladiče, kompresoru, odsávání). Náklady na energii činí 0,12 USD/kWh 1,80–2,40 USD za hodinu —výrazně nižší než plazmové řezání při ekvivalentním výkonu.
- Cena asistenčního plynu: Dusík při vysokém tlaku (12–20 bar) představuje největší spotřební náklady pro řezání nerezu a hliníku. Stroj o výkonu 6 kW řezající 3 mm nerez dusíkem spotřebuje přibližně 30–50 m³/hod ; při 0,15–0,25 USD/m³ (hromadný dusík) je to 4,50–12,50 USD za hodinu. Řezání uhlíkové oceli kyslíkem stojí přibližně 10× méně za hodinu spotřeby plynu.
- Údržba trysky a čočky: Řezací trysky (každá 5–15 USD) obvykle vydrží 8–40 hodin řezného času v závislosti na materiálu. Ochranné čočky (50–200 USD) vydrží 200–500 hodin. Tyto náklady na spotřební materiál jsou obvykle 1–3 USD za provozní hodinu .
Efektivita hnízdění jako nákladová páka
U laserového řezacího stroje na plech obvykle představují náklady na materiál 60–80 % celkových nákladů na součást . Vnořovací software, který optimalizuje rozvržení dílu na plechu, může zvýšit využití materiálu ze 70 % (jednoduché ruční skládání) na 85–92 % (automatizované vnořování se správou zbytků), přímé snížení nákladů na díl o 15–25 % bez jakékoli změny samotného laserového procesu.

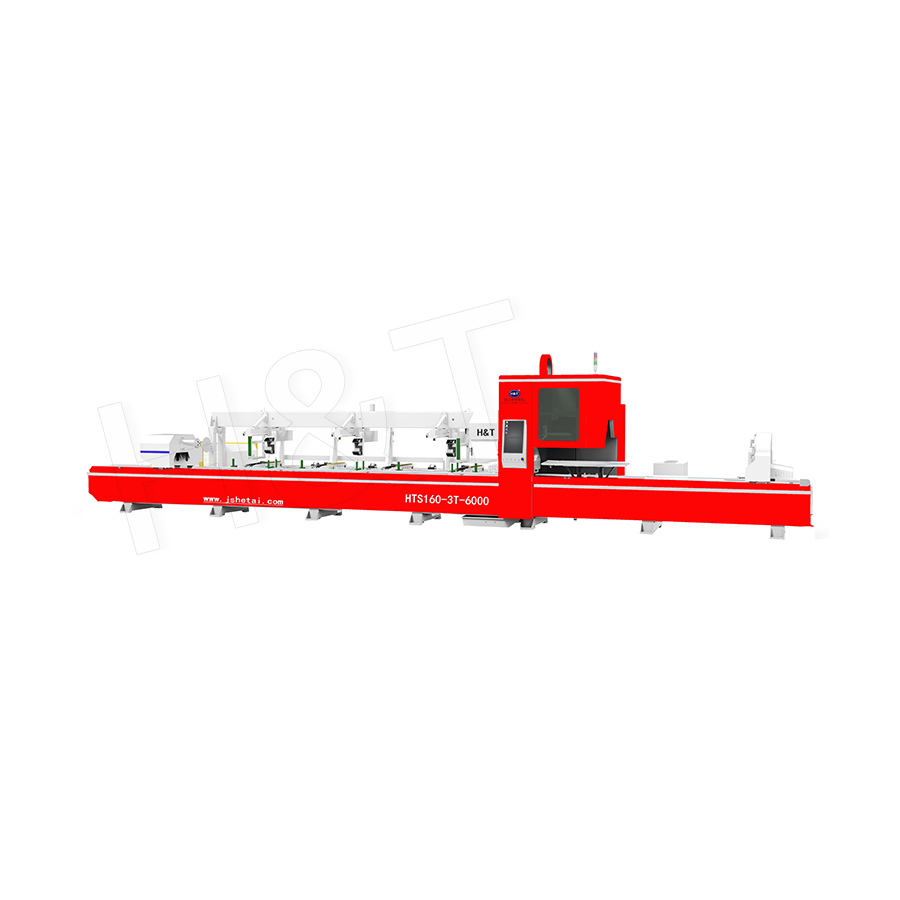

Stroj na řezání trubek a profilů laserem
Zatímco plochý laserový řezací stroj je nejběžnější aplikací, laserové řezací stroje na trubky a profily – které otáčejí a posouvají obrobek přes řeznou hlavu na 4- až 6osém systému – rozšiřují přesnost laseru na kulaté trubky, čtvercové profily, obdélníkové profily a konstrukční profily:
- Řezy sedla a krycí spoje: CNC otáčí a posouvá trubku, zatímco laser obkresluje složitou zakřivenou geometrii sedlového řezu a vytváří přesně přizpůsobený spoj trubka-trubka, který eliminuje ruční broušení. Přesnost lícování ±0,3 mm na sedlových řezech snižuje odchylky svarové mezery a zlepšuje kvalitu svaru na konstrukčních trubkových sestavách.
- Řezání drážek a otvorů: Obdélníkové štěrbiny, kulaté otvory, podlouhlé otvory a složité vzory mohou být proříznuty stěnou trubky v libovolné poloze podél délky trubky a po jejím obvodu, což umožňuje konstrukčním prvkům se zabudovanými spojovacími prvky, které by vyžadovaly samostatné vrtání nebo frézování na konvenčním zařízení.
- Produktivita: Stroj na řezání trubek laserem dokáže zpracovat standardní 6metrový konstrukční úsek s 8 operacemi řezání (délkový řez 7 prvků) za méně než 3 minuty ve srovnání s 15–40 minutami pro ekvivalentní ruční řezání, vrtání a broušení.
Integrace softwaru a automatizace
Plný potenciál produktivity Laserový řezací stroj se realizuje pouze tehdy, když je stroj integrován s okolním digitálním pracovním postupem:
- CAD/CAM a vnořovací software: Geometrie dílu DXF nebo DWG je importována přímo do vnořovacího softwaru, který automaticky uspořádává díly na listech, generuje řezací programy a vypočítává využití materiálu, zmetkovou hmotnost a odhadovanou dobu řezání – eliminuje ruční programování a zkracuje dobu přípravy zakázky z hodin na minuty.
- Automatizované vkládání/vykládání listů: Měniče palet (ukládající 2–10 paletových archů) umožňují obsluze přednakládat archy, zatímco stroj řeže, čímž je dosaženo téměř nepřetržitého provozu. Mohou podporovat věžové skladovací systémy s automatizovanými roboty manipulujícími s materiálem bezobslužná noční produkce uložením 20–50 archových palet a automatickým podáváním archů do stroje po celou noční směnu.
- Třídění a odebírání dílů: Automatizované třídicí systémy využívají přísavky nebo magnetické uchopovače ke zvedání nařezaných dílů z kostry a jejich ukládání do označených zásobníků nebo dopravních pásů, což umožňuje plně automatizovaný tok dílů od surového plechu k vytříděným hotovým dílům bez zásahu operátora mezi jednotlivými úlohami.
Běžné otázky o laserovém řezacím stroji
Co způsobuje pruhování (čáry) na laserem řezané hraně?
Proužky jsou periodické povrchové značky na řezané ploše způsobené oscilacemi v toku taveniny, jak je vypuzována z řezu pomocným plynem. Na uhlíkové oceli s kyslíkem je určité rýhování normální na silnějším materiálu (nad 8 mm). Na nerezu a hliníku s dusíkem je pruhování známkou odchylky procesních parametrů – obvykle je řezná rychlost mírně příliš vysoká, tlak plynu je příliš nízký nebo poloha zaostření je nesprávná. Nastavení těchto parametrů v rámci optimálního okna obvykle eliminuje viditelné rýhy a snižuje požadavky na konečnou úpravu po řezání na nulu pro většinu aplikací.
Jak si laserový řezací stroj poradí s pozinkovaným nebo potaženým plechem?
Žárově pozinkovanou ocel (povlak Z275, vrstva zinku ~20 µm) lze řezat laserem asistenčním plynem se stlačeným vzduchem, který pomáhá oxidovat a vytlačovat taveninu bohatou na zinek bez nadměrné tvorby výparů. Lze řezat také předem natřenou (základní nátěr) ocel a materiál s práškovým nátěrem, ačkoli těžké organické nátěry (nad 80 µm) mohou způsobit opálení hran a zvýšené požadavky na odsávání výparů. Ve všech případech proces laserového řezacího stroje nevyžaduje odstranění povlaku před řezáním – významná výhoda oproti řezání plazmou a plamenem, kde je často potřeba příprava povlaku.
Je laserový řezací stroj vhodný pro malosériovou a prototypovou výrobu?
Ano – laserový řezací stroj je jedním z nejekonomičtějších procesů pro malosériovou a prototypovou práci právě proto, že nevyžaduje žádné tvrdé nástroje. Nová geometrie součásti je zavedena nahráním souboru DXF a jeho vnořením do listu; první část může být vyříznuta uvnitř 10–30 minut od přijetí souboru CAD . Neexistují žádné náklady na matrici, žádná doba přípravy a žádné minimální množství objednávky, díky čemuž je laserový řezací stroj standardní metodou prototypování plechových dílů ve všech průmyslových odvětvích.
Jak by se mělo zacházet s laserem řezanými díly, aby nedošlo ke kontaminaci povrchu?
Laserem řezané díly z nerezové oceli by měly být manipulovány v čistých rukavicích nebo přísavných zvedácích, aby se zabránilo kontaminaci otisky prstů (přenos železa z otisků prstů způsobuje rezavé skvrny). Díly z uhlíkové oceli řezané kyslíkem vytvářejí na řezné hraně tenkou vrstvu oxidu železa, kterou je třeba před lakováním nebo galvanizací odstranit mechanickým kartáčováním nebo mořením. Hliníkové díly řezané dusíkem mají čistý povrch bez oxidů, který lze okamžitě eloxovat bez další přípravy povrchu.
