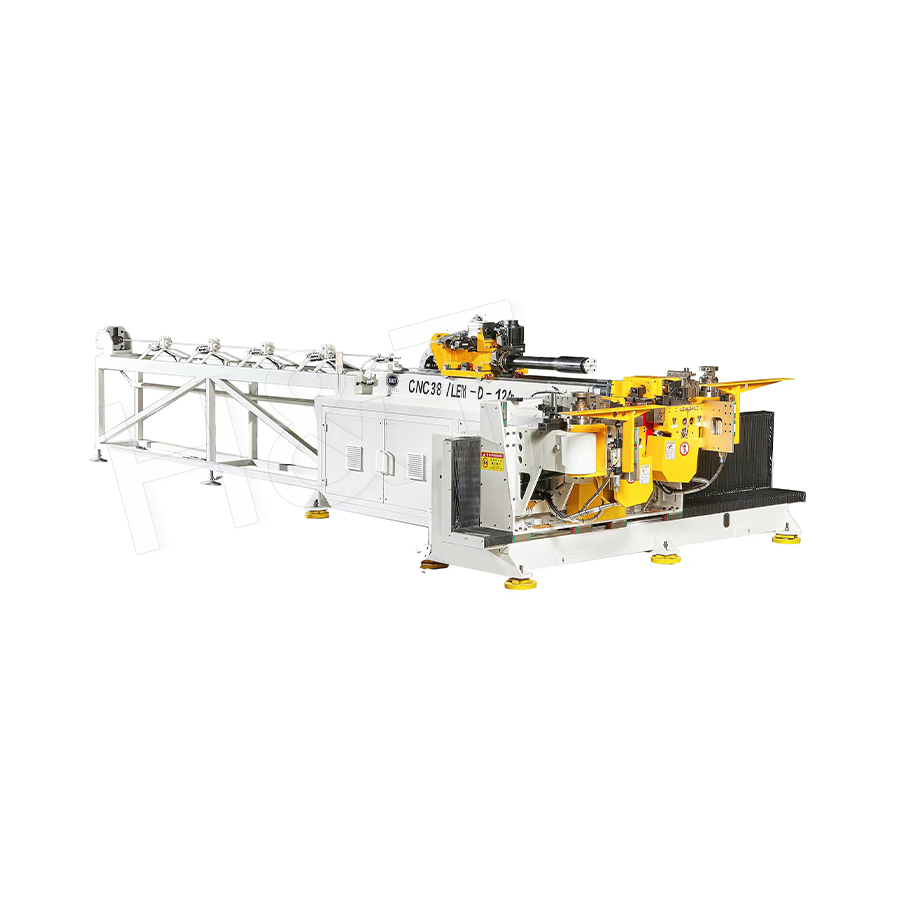

CNC ohýbačka trubek odkazuje na proces používání technologie počítačového numerického řízení (CNC) k přesnému ohýbání kovových trubek a trubek do předem definovaných úhlů, poloměrů a vícerovinných geometrických tvarů. Stroj na ohýbání trubek CNC integruje systém plného servopohonu s přesnými mechanickými strukturami – včetně ohýbacích nástrojů, upínacích nástrojů, tlakových nástrojů, trnů a stíracích nástrojů – vše koordinované v reálném čase řídicím systémem CNC pro automatické a opakovatelné provádění složitých ohýbacích sekvencí.
CNC ohýbačky trubek jsou nepostradatelné v moderních automatizovaných výrobních linkách v automobilovém průmyslu, výrobě lodí, energetických potrubí, letectví a průmyslu přesných přístrojů. Jejich schopnost provádět složité programy 3D ohýbání s více poloměry z jediného nastavení – bez ručního přestavování – z nich dělá technologii volby všude tam, kde je rozhodující geometrie trubek, propustnost a konzistence kvality.
Jak funguje CNC ohýbačka trubek
The CNC ohýbačka trubek proces je řízen koordinovaným sledem servořízených os. Pro typickou jednohlavou CNC ohýbačka trubek řízené osy zahrnují:
- Osa Y (posuv vozíku): Posouvá trubku do naprogramované polohy ohybu podél podélné osy trubky.
- Osa B (rotace trubky): Otočí trubku do správné úhlové orientace před každým ohybem, což umožňuje víceúrovňové 3D ohýbání, což je klíčová funkce pro stroje na ohýbání trubek manipulace se složitými díly.
- C-osa (úhel ohybu): Pohání ohýbací rameno a matrici přes cílový úhel ohybu s automatickou kompenzací přehybu zpětného odpružení aplikovanou systémem CNC.
- Osy tlakové matrice a upínací matrice: Aplikujte kontrolované upínání a axiální posilovací sílu během ohýbání, abyste zvládli ztenčení stěny a zabránili vrásnění, čímž zajistíte kvalitu pro oba CNC ohýbačka trubeks a další technologie tváření trubek.
- Osa trnu: Umístí vnitřní trn tak, aby podpíral vrtání trubky v bodě ohybu, čímž se zabrání zborcení v ohybech s malým poloměrem, což je důležité zejména při stroje na ohýbání trubek pro jemné nebo vysokotlaké trubky.
Řídicí jednotka CNC provádí celou sekvenci ohybů – Y, B, C, svorka, lisovací nástroj, trn – současně a synchronizovaně, přičemž každý ohyb dokončí za pouhých 3–8 sekund . Například automobilová brzdová trubka s 10 ohyby je obvykle dokončena pod 60 sekund celková doba cyklu, ukazující účinnost CNC ohýbačka trubeks ve velkosériové výrobě.
Single-Stack vs. Multi-Stack Die CNC ohýbačka trubek
Jedno z nejdůležitějších konfiguračních rozhodnutí v CNC ohýbačka trubek je počet svazků matric namontovaných na ohýbací hlavě. Tato volba přímo ovlivňuje dobu cyklu na díl, náklady na nástroje a složitost dílu, ať už je zařízení používáno jako standardní trubkový systém nebo jako specializovanější stroj na ohýbání trubek :
Single-Stack Die CNC ohýbačka trubek
Jednovrstvá konfigurace montuje jednu ohýbací matrici (jeden poloměr) na ohýbací hlavě. Toto je standardní konfigurace pro díly, kde všechny ohyby sdílejí stejný poloměr nebo kde objem výroby neospravedlňuje investice do vícevrstvých nástrojů. Jednovrstvé stroje nabízejí výhody jednoduchosti, nižších nákladů na nástroje a snadné údržby. Jsou široce používány pro automobilové spodní trubky, nábytkové rámy a obecná hydraulická vedení, kde jediný poloměr ohybu pokrývá všechny výrobní požadavky, včetně aplikací, jako je např. CNC ohýbačka trubek for automotive pipe výroby.
CNC ohýbačka trubek s dvojitým, třemi a vícenásobnými zápustkami
Vícevrstvé konfigurace zápustek montují dvě, tři nebo více zápustek s různými poloměry ohybu na společnou revolverovou hlavu nebo stohovanou ohýbací hlavu. CNC systém automaticky indexuje správnou matrici pro každý ohyb bez zásahu operátora. To eliminuje potřebu zastavit stroj a vyměnit nástroje, když součást vyžaduje ohyby různých poloměrů – kritická výhoda pro složité sestavy trubek, zejména při manipulaci s materiály, jako je nerezová ocel. CNC ohýbačka trubek for stainless steel pipe aplikací. Mezi hlavní výhody patří:
- Snížení doby cyklu: Eliminace ručních výměn matrice snižuje celkovou dobu dílčího cyklu 40–70 % na součástech s více poloměry ve srovnání se sekvenčním jednovrstvým nastavením.
- Složitost dílu: Umožňuje výrobu dílů se 2–4 různými poloměry ohybu v jediném programovém cyklu, jako jsou složité automobilové palivové rozdělovače, výfukové potrubí a letecká hydraulická vedení.
- Bezpilotní výroba: Se všemi poloměry dostupnými na stroji je v kombinaci se systémy automatického nakládání proveditelná plně automatizovaná bezobslužná výroba složitých dílů.
| Konfigurace | Poloměry ohybu podle nastavení | Nejlepší pro | Náklady na nástroje |
|---|---|---|---|
| Jednovrstvý | 1 | Jednoradiusové díly, velký objem | Nízká |
| Dvojitý zásobník | 2 | Automobilové trubky, 2-poloměrové sestavy | Střední |
| Třívrstvý | 3 | Složité hydraulické / palivové potrubí | Střední-High |
| Vícenásobná sada (4) | 4 nebo více | Letectví a kosmonautika, rozvody s více poloměry | Vysoká |
Klíčové výhody CNC ohýbačky trubek
Přesnost a opakovatelnost
Plně servopohon eliminuje vůli a hydraulický drift vlastní starším systémům. Moderní CNC ohýbačky trubek dosáhnout opakovatelnosti úhlu ohybu ±0,1° a přesnost délky posuvu vozíku ±0,2 mm —umožňující přijetí prvního článku a stabilní produkci bez úprav v polovině série. Tato úroveň konzistence je nezbytná pro automobilová brzdová vedení, kde se tolerance vyrovnání měří v desetinách milimetru.
Automatickyká kompenzace odpružení
Řídicí jednotka CNC ukládá koeficienty zpětného odpružení specifické pro materiál a automaticky přehýbá každý ohyb o vypočítanou hodnotu, takže trubka pruží zpět do přesného cílového úhlu. To eliminuje ruční pokusy a omyly požadované u NC nebo ručních ohýbaček, což snižuje zmetkovitost nastavení 60–80 % při změně materiálů nebo tloušťky stěn, což je schopnost běžně se vyskytující u pokročilých CNC ohýbačky trubek .
Schopnost komplexních 3D dílů
Operátoři mohou importovat 3D geometrii trubek přímo ze souborů CAD (IGES, STEP) do offline programovacího softwaru ohýbačky. Software automaticky vypočítá posloupnost ohýbání Y-B-C, zkontroluje kolize nástrojů a vygeneruje program stroje – z procesu odstraní veškeré ruční výpočty. Díly s až 20 nebo více ohybů ve více rovinách lze naprogramovat a otestovat během jediného pracovního dne s plným využitím možností moderního CNC ohýbačka trubek .
Integrace s automatizovanými výrobními linkami
CNC ohýbačky jsou navrženy pro integraci s robotickými nakládacími/vykládacími systémy, navazujícími koncovými tvářecími stroji a kontrolními stanicemi založenými na vidění. Komunikace prostřednictvím standardních průmyslových protokolů (EtherCAT, PROFINET) umožňuje ohýbačce přijímat výrobní zakázky z MES a hlásit aktuální parametry ohybu pro sledovatelnost – podpora 100% sledovatelnost dílů požadované v automobilovém Tier-1 a leteckých dodavatelských řetězcích, ať už s použitím a CNC ohýbačka trubek nebo a CNC ohýbačka trubek .
CNC ohýbačka trubek vs. NC ohýbání vs. ruční ohýbání
| Funkce | CNC ohýbačka trubek | NC ohýbání | Ruční ohýbání |
|---|---|---|---|
| Přesnost úhlu ohybu | ±0,1° | ±0,3–0,5° | ±1–3° |
| 3D ohýbání ve více rovinách | Ano (automaticky) | Omezené | ne |
| Odpružení odškodnění | Automatic | Poloautomatický | Manuální vyzkoušení |
| Podpora vícevrstvých matric | Ano | Zřídka | ne |
| Import programu CAD | Ano (IGES/STEP) | ne | ne |
| Integrace automatizace | Plný | Částečná | nene |
Použitelné materiály a specifikace trubek
CNC ohýbačka trubek stroje mohou zpracovávat širokou škálu materiálů za předpokladu, že upínací síla stroje, ohybový moment a nástroje jsou přizpůsobeny vlastnostem materiálu. V mnoha moderních továrnách, an automatická CNC ohýbačka trubek dále zvyšuje konzistenci a produktivitu napříč různými typy materiálů:
- Uhlíková ocel a nízkolegovaná ocel: Nejběžnější substrát. Dobrá tvarovatelnost pro poměr tloušťky stěny k vnějšímu průměru nad 1:30. Standardní nástroje s karbidovými břitovými destičkami poskytují dlouhou životnost.
- Nerezová ocel (304, 316L): Vyšší odpružení a rychlost zpevňování vyžadují zvýšenou kompenzaci přetočení a těžší nástroje. Poloměry ohybu by měly být min 2× trubka OD aby nedošlo k prasknutí povrchu.
- Slitiny hliníku (6061, 6063): Vyžaduje žíhání do stavu T0 pro ohýbání na malý poloměr. Nižší tvářecí síly umožňují vyšší rychlosti ohýbání, čímž se zkracuje doba cyklu 20–30 % ve srovnání s ocelí stejného vnějšího průměru.
- Měď a mosaz: Vynikající tažnost umožňuje těsné ohyby (R/D již od 1,0) bez podpory trnu v tenkostěnných konfiguracích. Široce se používá při ohýbání trubek HVAC a chlazení.
- Titan: Vyžaduje speciální nástrojové materiály, mazání a řízenou rychlost ohýbání. Tváření za tepla při 200–300 °C je někdy nutné pro ohyby s malým poloměrem na titanu třídy 9.
Typické CNC jednohlavé ohýbačky zpracovávají trubky OD od Ø6 mm až Ø130 mm , s tloušťkou stěny od 0,5 mm do 10 mm, v závislosti na velikosti rámu stroje a výkonu pohonu. Mnoho globálních kupujících získává vybavení, jako je např CNC ohýbačka trubek řešení pro vyvážení výkonu a nákladové efektivity.
Průmyslové aplikace CNC ohýbačky trubek
Výroba automobilů
Typické osobní vozidlo obsahuje 15–40 sestav ohýbaných trubek v brzdových, palivových, převodových chlazeních, posilovačích řízení a klimatizačních systémech. CNC linky na ohýbání trubek s vícevrstvými zápustkami a integrovaným tvářením konců – často konfigurované jako automatická CNC ohýbačka trubeks —vyrábět tyto součásti rychlostí 400–1 200 montáží za směnu s plnou návazností na parametry tváření.
Letectví a obrana
Hydraulická vedení letadel pracují při tlaku až 5 000 PSI v extrémních teplotních rozsazích. CNC spřádání a ohýbání titanových a nerezových trubek musí splňovat standardy kvality AS9100, přičemž každému dílu je přiřazeno jedinečné sériové číslo spojené s jeho ohýbacím programem, operátorem, šarží materiálu a záznamem o kontrole.
Energetické potrubí a stavba lodí

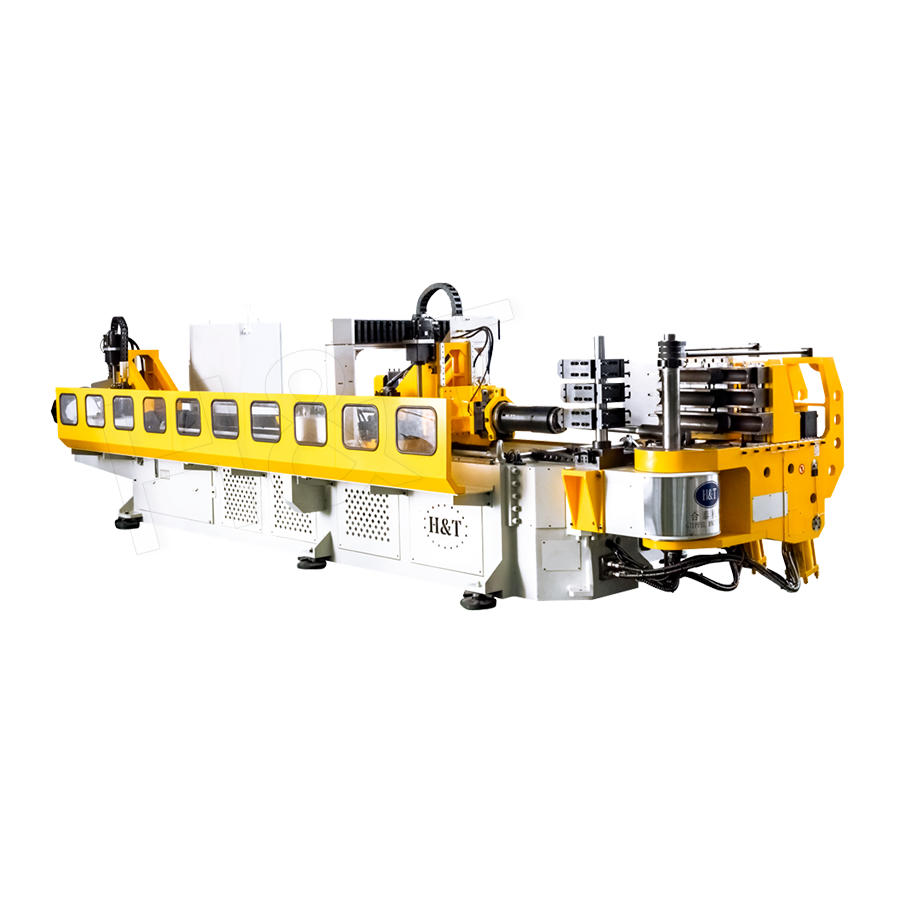

Pobřežní plošiny, nádoby na LNG a průmyslové zpracovatelské závody vyžadují ohyby trubek velkého průměru ve vysokotlakých potrubních systémech. CNC ohýbačky pro tlustostěnné trubky (vnější průměr až 168 mm, stěna až 16 mm) poskytují přesné úhly ohybu a polohy neutrální osy požadované pro výpočty napětí potrubí a shodu s izometrickým výkresem, přičemž mnoho projektů využívá zařízení pocházející z CNC ohýbačka trubek výrobci.
Běžné otázky o CNC ohýbačce trubek
Jak se program CNC ohýbačky trubek generuje z 3D CAD modelu?
3D geometrie středové linie trubky je exportována ze softwaru CAD jako soubor IGES nebo STEP a importována do offline programovacího softwaru ohýbačky. Software extrahuje hodnoty Y (posuv), B (otočení) a C (úhel ohybu) pro každý ohyb, použije kompenzaci zpětného odpružení specifickou pro materiál, provede simulaci kolize mezi trubkou a nástrojem a vydá program stroje. Doba nastavení prvního článku se obvykle zkrátí na pod 30 minut pro díl s 10 ohyby pomocí tohoto pracovního postupu.
Co způsobuje nekonzistentní úhly ohybu na CNC ohýbačce a jak je to opraveno?
Nejčastějšími příčinami jsou změny odpružení materiálu (různé teploty materiálu s mírně odlišnými mezemi kluzu), opotřebované nástroje (zvýšené vůle) nebo posun síly svěrky/tlaku. Moderní CNC systémy to řeší ukládáním databází odpružení specifických pro materiál, pomocí zpětné vazby kodéru k ověření skutečných úhlů ohybu a automatickou aktualizací parametru korekce odpružení po každém dílu, pokud je integrován inline úhlový měřič.
Kolik hromádek matric potřebuji pro svou aplikaci?
Pokud všechny ohyby na všech dílech budou mít váš stroj stejný poloměr, stačí jednovrstvá matrice. Pokud díly vyžadují dva různé poloměry, je nákladově nejefektivnějším řešením dvojitý stoh. Pro tři nebo více poloměrů nebo pro častou výměnu produktů napříč mnoha čísly dílů, konfigurace se třemi nebo více zásobníky minimalizuje prostoje při přechodu a maximalizuje využití stroje.
Jaký je minimální poloměr ohybu dosažitelný s CNC ohýbačkou?
S trnem, stírací matricí a zesíleným ohybem (axiální stlačení trubky během ohýbání) ohýbejte poloměry středové osy 1,0–1,5× průměr trubky jsou dosažitelné na uhlíkové oceli a mědi. Nerezová ocel a hliník obvykle vyžadují minimum 2× OD aby nedošlo k prasknutí povrchu. Užší poloměry jsou možné pomocí vyhřívaných nástrojů nebo mezižíháním mezi ohybovými průchody.
