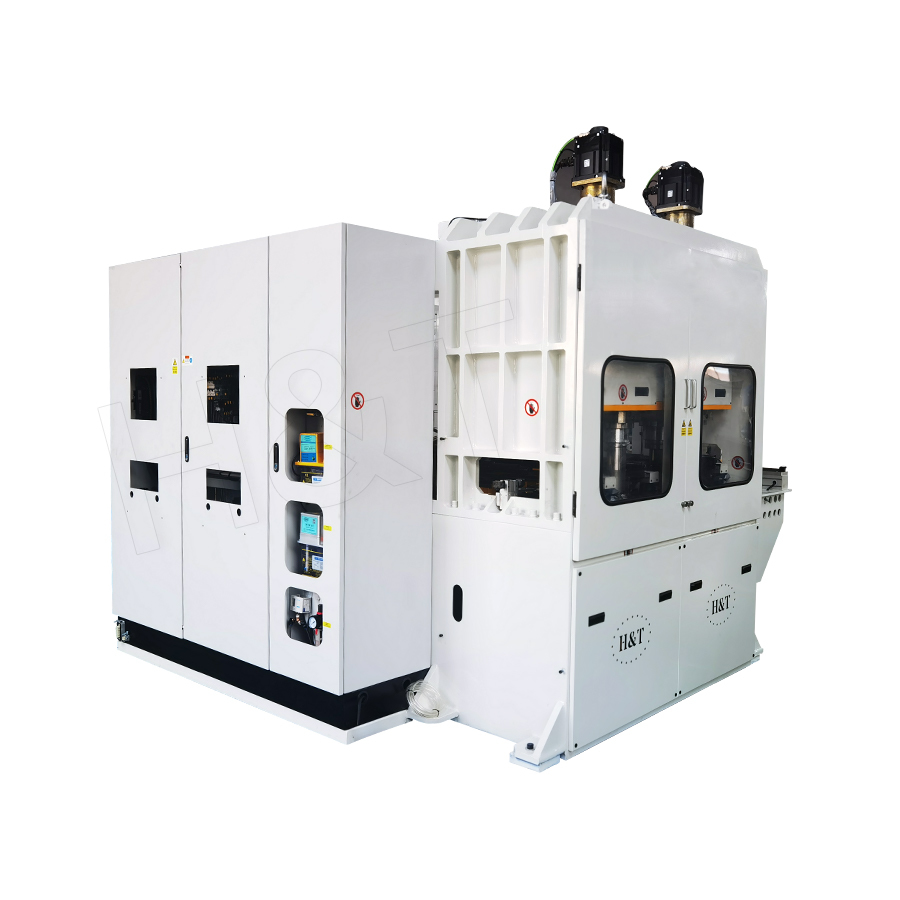

Vícepolohový kontinuální ohýbací stroj na trubky je CNC řízená technologie zpracování trubek, při které kovová trubka prochází dvěma nebo více nezávislými ohýbacími stanicemi v jediném podávacím cyklu, přičemž každá stanice je vybavena vlastní ohýbací matricí, přítlačným válečkem nebo přítlačnou deskou. Na rozdíl od konvenčního ohýbání s jednou stanicí – kde operátor musí přemístit a znovu upnout trubku mezi každým ohybem – kontinuální přístup s matricí umožňuje dokončení více ohybů v různých úhlech a rovinách v jednom nepřerušovaném průchodu strojem.
Výsledkem je dramatické zkrácení doby cyklu, hromadění chyb upínání a zásahů obsluhy. 6-ohybová sestava automobilových trubek, která vyžaduje 6 samostatných nastavení a 5 operací opětovného upnutí na konvenční jednostaniční ohýbačce lze dokončit v a jeden automatický krmný cyklus na kontinuálním lisovacím stroji s více stanicemi – snížení celkové doby zpracování o 50–75 % při současném zlepšení opakovatelnosti rozměrů ve všech polohách ohybu.
Pracovní princip: Jak více stanic spolupracuje
Provoz ohýbačky trubek s více stanicemi se řídí koordinovanou sekvencí napříč všemi stanicemi, řízenou centrálním CNC systémem:
- Automatické podávání a upínání: Trubice se vloží do automatického podávacího zařízení stroje. Pevná vodicí kolečka a nastavitelné přítlačné desky uchopí a vystředí trubku před tím, než vstoupí do první ohýbací stanice, zajišťují přesné vyrovnání a eliminují odchylky polohy ve výchozím bodě.
- Ohýbání stanice 1: Když se trubka posune do první naprogramované polohy ohybu, CNC systém aktivuje ohýbací matrici a přítlačný válec stanice 1. Forma se otáčí do cílového úhlu – řízeného servomotorem – zatímco přítlačný válec udržuje kontaktní sílu, aby se zabránilo zhroucení stěny trubky.
- Průběžné podávání do následujících stanic: Bez uvolnění trubice ji podávací zařízení posune do stanice 2 (a dalších stanic, jsou-li ve výbavě). Každá stanice provádí svůj naprogramovaný úhel ohybu, poloměr a orientaci roviny nezávisle a postupně, vše v rámci stejného nepřerušovaného cyklu posuvu.
- Dvouvrstvé lisování (volitelné): V pokročilých konfiguracích umožňuje dvouvrstvá matrice současné vytváření dvou ohybů na jediné stanici – jeden na horní vrstvě a jeden na spodní vrstvě – což dále snižuje počet kroků podávání potřebných pro složité geometrie.
- Automatické vykládání: Poté, co konečná stanice dokončí svůj ohyb, je hotová trubková sestava automaticky vyjmuta ze stroje. Další zkumavka může začít okamžitě podávat, čímž se zachová nepřetržitá výrobní kapacita.
Klíčové výhody oproti ohýbání na jedné stanici
| Výkonový faktor | Kontinuální matrice s více stanicemi | Konvenční Single-Station |
|---|---|---|
| Doba cyklu (6-ohybová trubka) | Jeden cyklus krmení | 6 samostatných operací |
| Operace opětovného upnutí | 0 | 5 (pro 6-ohybový díl) |
| Hromadění rozměrových chyb | Minimální | Směsi s každou opětovnou svorkou |
| Práce operátora na díl | Nízká (pouze sledování) | Vysoká (přemístění každého ohybu) |
| Propustnost (díly/směna) | 3–5× vyšší | Základní linie |
| Riziko povrchového značení | Nízká (žádné opakované upínání) | Vyšší (vícenásobné zobrazení svorek) |
Technologie CNC a servopohonu
Přesnost a opakovatelnost kontinuálního ohýbání zápustek na více stanicích závisí zcela na kvalitě CNC a servopohonu, které koordinují všechny stanice současně:
- Nezávislé servopohony na stanici: Každá ohýbací matrice je poháněna vlastním servomotorem se zpětnou vazbou kodéru, což umožňuje jednotlivým stanicím pracovat při různých krouticích momentech a rychlostech, zatímco CNC systém synchronizuje jejich časování v rámci podávacího cyklu. Opakovatelnost úhlu ohybu ±0,1°–±0,2° je dosažitelný na všech stanicích současně.
- Synchronizace osy posuvu: Vozík pro podávání trubek je servořízen a synchronizován se všemi osami ohýbací stanice prostřednictvím centrálního CNC ovladače, což zajišťuje, že trubka dorazí na středovou osu každé stanice s přesností polohy ±0,3 mm .
- Automatická kompenzace odpružení: CNC systém ukládá koeficienty zpětného odpružení specifické pro materiál pro každou stanici nezávisle – s ohledem na skutečnost, že chování zpětného odpružení na stanici 3 se může lišit od stanice 1 kvůli akumulované deformaci trubky proti proudu.
- Uložení a vyvolání programu: Komplexní programy s více ohyby lze uložit a okamžitě vyvolat. Přepínání mezi čísly dílů je dokončeno níže 10–15 minut přes zadávání parametrů, bez mechanického přestavování všech stanic.
Specifikace materiálů a trubek
Vícepolohové kontinuální lisovací stroje jsou navrženy tak, aby zpracovávaly širokou škálu materiálů kovových trubek, s nástroji a parametry procesu přizpůsobenými tvarovacím charakteristikám každého materiálu:
- Nerezová ocel (304, 316L): Vysoká rychlost zpevnění vyžaduje pečlivou kompenzaci zpětného odpružení na každé stanici. Povrchy nástrojů jsou leštěné nebo potažené PVD, aby se zabránilo zadření na vnějším povrchu trubky během upínání na více místech.
- Měď a slitiny mědi: Vynikající tažnost umožňuje těsné sekvence ohýbání s více poloměry. Široce se používá pro chlazení a sestavy cívek HVAC, které vyžadují vícenásobné zpětné ohyby v kompaktním půdorysu.
- Slitiny hliníku (6061, 6063): Žíhaný stav je výhodný pro sekvence s více ohyby, aby se zabránilo praskání mezi stanicemi. Umělé stárnutí po ohnutí může obnovit mechanické vlastnosti T6.
- Uhlíková ocel a ocel HSLA: Standardní pro automobilové a průmyslové aplikace. Vyšší tvářecí síly vyžadují těžší rámy stanic a větší servopohony.
Typické rozsahy kapacity stroje: průměr trubek od Ø6 mm až Ø76 mm , tloušťky stěny od 0,5 mm do 6 mm, s 2 až 12 ohýbacími stanicemi v závislosti na konfiguraci stroje a složitosti dílu.
Průmyslové aplikace
Automobilové brzdové, palivové a chladicí systémy
Sestavy automobilových trubek s více ohyby – brzdové potrubí, palivové rozdělovače, chladicí okruhy převodovky a potrubí chladiva klimatizace – jsou ideální aplikace pro kontinuální ohýbání zápustek na více stanicích. Typická sestava brzdového vedení vyžaduje 8–14 ohybů ve více rovinách; dokončení těchto v jediném průchodu strojem eliminuje stohování chyb, ke kterému dochází při přemisťování trubky 13 odděleně na jednostanicovém stroji.
Hydraulické linky pro letectví a kosmonautiku
Hydraulické a palivové potrubí letadla je vedeno stísněnými prostory se složitými 3D cestami, které vyžadují přesné ohýbání s více poloměry. Vícepolohové stroje s CNC programovatelnými rovinami ohybu umožňují výrobu těchto složitých geometrií s rozměrovou návazností požadovanou certifikací AS9100 – skutečné parametry každého ohybu jsou automaticky zaznamenány proti sériovému číslu dílu.
Komponenty ropovodů a plynovodů
Přístrojové trubky, hydraulická řídicí vedení a sestavy procesních potrubí v ropných a plynárenských zařízeních vyžadují složité geometrie s více ohyby vedené kolem strukturálních překážek. Kvalita ohýbání bez vrásek dosažená kontinuálním upínáním – bez mezilehlého uvolnění napětí trubky – je kritická pro integritu vysokotlakého provozu.
Nábytek a dekorativní kovovýroba
Rámy židlí, podnože stolů, stojany a architektonická zábradlí vyžadující více ohybů v jedné trubkové součásti jsou efektivně vyráběny na strojích s více stanicemi. Absence stop po opětovném upnutí na povrchu trubky je zvláště důležitá pro dekorativní aplikace, kde je viditelná kvalita povrchu.
Běžné otázky týkající se stroje na ohýbání trubek s více stanicemi
Kolik ohýbacích stanic se obvykle používá a co určuje tento počet?
Většina výrobních strojů je konfigurována s 2–8 stanic , ačkoli specializované stroje na vysoce složité díly mohou mít 12 nebo více. Počet stanic je určen maximálním počtem ohybů v jedné části, minimální délkou přímky tečny mezi po sobě jdoucími ohyby (která určuje rozteč stanic) a dostupnou stopou stroje. U dílů, kde jsou po sobě jdoucí ohyby velmi blízko u sebe, může technologie dvouvrstvých matric na jedné stanici nahradit přidání fyzické stanice.
Lze na různých stanicích dosáhnout různých poloměrů ohybu?
Ano. Každá stanice je vybavena vlastní nezávislou ohýbací matricí, takže každá stanice může mít jiný poloměr ohybu. To umožňuje jediným průchodem stroje vyrábět díly s několika různými poloměry – například ohyb do U s malým poloměrem na stanici 1 (R/D = 1,5) a jemnější zakřivení na stanici 3 (R/D = 4,0) – bez jakékoli výměny nástrojů nebo přemístění trubky.
Jaká je minimální vzdálenost mezi dvěma po sobě následujícími ohyby?
Minimální přímá tečna mezi ohyby zpracovávanými na sousedních stanicích je určena fyzickou vůlí vyžadovanou mezi sadou lisovacích nástrojů následné stanice a ohýbacím ramenem horní stanice v plném vytažení. Pro většinu konfigurací je toto minimum přibližně 1,5–2× vnější průměr trubky . Pro díly s kratšími vzdálenostmi mezi ohyby jsou vyžadovány dvouvrstvé matrice nebo speciálně navržené konfigurace překrývajících se stanic.
Jak probíhá výměna nástrojů na všech stanicích současně?
Systémy rychlovýměnných nástrojů – kde jsou všechny součásti matrice namontovány na standardizovaných držácích s indexovaným uzamykacím mechanismem – umožňují zkušenému nastavovacímu technikovi vyměnit nástroje na všech stanicích v 30–90 minut v závislosti na počtu stanic a složitosti geometrie nového dílu. Vyvolání receptury CNC nastaví všechny naprogramované parametry ohybu automaticky po výměně nástroje, čímž se minimalizuje zmetkovitost zkušebního ohybu během nastavování.
