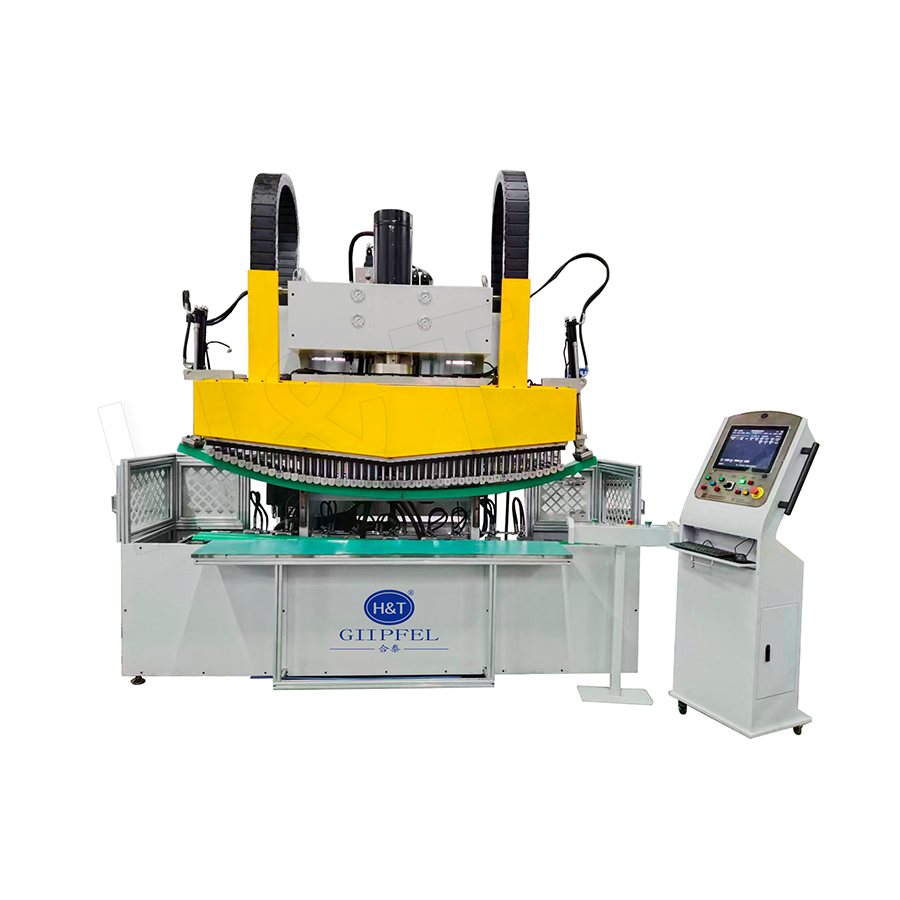

Lisovací ohýbačka je proces tváření kovů, při kterém je obrobek – nejčastěji plochý plech nebo deska – umístěn mezi dvě matrice (horní a spodní) a vystaven řízené síle lisovacího stroje (také známého jako ohraňovací lis nebo lisovací stroj). Aplikovaná síla způsobí plastickou deformaci materiálu v místě kontaktu s matricemi, čímž vznikne ohyb definovaného úhlu a geometrie. Na rozdíl od kontinuálního ohýbání válců nebo ohýbání tažením vytváří Lisovací ohýbačka ohyb v jediném, lokalizovaném bodě podél obrobku v každém zdvihu lisu.
Lisovací ohýbačky se liší od jednoduchých ručně ovládaných lisů až po sofistikované CNC hydraulické ohraňovací lisy ohýbání plechů o délce až 12 metrů s kapacitami ohybové síly v rozmezí od 40 tun až 3000 tun , v závislosti na aplikaci. Jsou základním kamenem výroby plechů napříč průmyslovými odvětvími včetně strojírenství, stavebnictví, stavby lodí, automobilového průmyslu, HVAC a elektrických skříní.
Hlavní součásti lisového ohýbacího stroje
Pochopení struktury ohýbačky lisu objasňuje, jak každá součást přispívá k přesnosti a bezpečnosti tváření:
- Rám a pracovní stůl: Svařovaný nebo litý ocelový rám podporuje všechna mechanická a hydraulická zatížení. Spodní matrice je namontována na pracovním stole, který poskytuje tuhý referenční povrch, proti kterému je plech tvarován. Průhyb rámu při zatížení je klíčovým faktorem pro konzistenci úhlu ohybu po celé délce ohybu.
- Horní matrice (beran / tlaková hlava): Vertikálně pohyblivý horní držák nástroje nese razník (horní matrici). Je poháněno směrem dolů hydraulickým nebo mechanickým pohonným systémem, který působí tvářecí silou na plech. CNC dorazy zadního dorazu a ovládání hloubky beranu určují úhel a polohu ohybu.
- Spodní kostka (blok kostky): Typicky V-zápustka, U-zápustka nebo zápustka s ostrým úhlem přizpůsobená profilu razníku. Šířka otvoru do V určuje poloměr ohybu a potřebnou sílu; širší V-otvor vyžaduje menší sílu, ale vytváří větší vnitřní poloměr.
- Pohonný systém: Hydraulické systémy jsou nejběžnější pro velké ohraňovací lisy, poskytují vysokou sílu, ovladatelnou rychlost a programovatelné umístění beranu. Mechanické (excentrické převody) pohony se používají pro vysokorychlostní operace vysekávání a ražení. Servoelektrické pohony jsou stále více používány pro energetickou účinnost a přesnost v CNC ohraňovacích lisech.
- Systém zadního dorazu: CNC řízená zadní měřidla umístí plech proti referenčním prstům před každým zdvihem, což zajišťuje konzistentní umístění ohybu podél obrobku. Víceosé zadní dorazy (až 6 os) zvládají složité sekvence obrubování na nepravidelně tvarovaných polotovarech.
- Bezpečnostní systémy: Bezpečnostní světelné závěsy, dvouruční ovládací panely, bezpečnostní rychlostní limity během zavírací fáze (zóny ztlumení) a obvody nouzového zastavení splňují mezinárodní bezpečnostní normy pro stroje (ISO 13849, EN 12622), aby chránily obsluhu před zraněním při zavírání lisu.
Pracovní princip: Cyklus lisového ohýbacího stroje
- Umístění listu: Plechový polotovar je umístěn na spodní matrici a umístěn proti palcům zadního dorazu, které jej umístí v naprogramované vzdálenosti od středové osy matrice, aby se stanovila správná poloha linie ohybu.
- Rychlý přístup: Horní matrice rychle klesá se sníženou silou, dokud není v rozmezí několika milimetrů od povrchu plechu (obvykle 5–10 mm výše uvedený kontakt). Rychlost se pak automaticky sníží pro bezpečné a kontrolované tváření.
- Tvarovací zdvih: Horní zápustka pokračuje směrem dolů rychlostí ohýbání, kontaktuje plech a tlačí ho do otvoru V-zápustky. Materiál teče plasticky na linii ohybu, přičemž svírá úhel, který tvoří geometrie matrice a hloubka průniku pístu.
- Kompenzace odpružení: CNC systém posouvá beran do hloubky o něco větší, než je nominální cílový úhel (přehnutí), takže po zatažení beranu a pružném odpružení plechu se konečný úhel rovná cíli. Požadovaný přehyb je obvykle závislý na materiálu 1°–8° pro běžné ocelové plechy.
- Zpětný zdvih: Horní matrice se stáhne do výchozí nebo bezpečné polohy. Tvarovaný plech může být přemístěn pro další ohyb nebo odstraněn, pokud je program dokončen.
U CNC ohraňovacích lisů trvá celý cyklus – polohování, ohýbání a zatahování – pro jeden ohyb 3–10 sekund v závislosti na tloušťce plechu a velikosti stroje. Typicky lze dokončit víceohybový krycí panel se 6 ohyby 60–120 sekund celkem.
Metody lisového ohýbacího stroje: Ohýbání vzduchem, pokládání a ražení
Tři primární Lisovací ohýbačka metody se liší v míře, do jaké se plech dotýká matrice, což vytváří různé kompromisy mezi přesností, odpružením a silou nástroje:
Ohýbání vzduchem
Razník vtlačí plech do otvoru V-zápustky, ale nedotýká se stěn zápustky ani dna. Úhel ohybu je určen hloubkou průniku pístu, nikoli úhlem matrice. Ohýbání vzduchem vyžaduje nejmenší tvarovací síla (přibližně 25–30 % spodní síly pro stejný materiál a tloušťku), umožňuje, aby jedna sada matrice produkovala více různých úhlů a je dominantní metodou na CNC ohraňovacích lisech. Kompromisem je větší citlivost na tloušťku materiálu a kolísání meze kluzu, což vyžaduje pravidelné aktualizace kompenzace odpružení.
Spodní (spodní ohýbání)
Razník přitlačí plech zcela proti bočním stěnám matrice, čímž se materiál dostane do plného kontaktu s úhlem V-zápustky. Tím se uzamkne úhel ohybu vůči geometrii matrice, čímž se omezí odchylky zpětného odpružení na menší než ±0,5° – konzistentnější než ohýbání vzduchem. Dno vyžaduje 3–5× větší síla než ohýbání vzduchem pro stejnou součást a každý úhel matrice může vytvořit pouze jeden úhel ohybu.
Razení mincí
Metoda nejvyšší síly: razník stlačuje materiál na linii ohybu do bodu, kde dochází k plastické deformaci v celé tloušťce, čímž se v podstatě „razí“ geometrie ohybu do materiálu. Odpružení je prakticky eliminováno, což vytváří úhlovou přesnost ±0,25° nebo lepší. Razení vyžaduje 5–30× síla ohybu vzduchu a je vyhrazen pro přesné součásti vyžadující nejpřísnější úhlové tolerance, jako jsou přesné kryty a příruby konzol pro letectví a kosmonautiku.
| Metoda | Je vyžadována relativní síla | Úhlová přesnost | Die Flexibilita |
|---|---|---|---|
| Ohýbání vzduchem | 1× (základna) | ±1–2° | Více úhlů na sadu matric |
| Dno | 3–5× | ±0,5° | Jeden úhel na kostku |
| Razení mincí | 5–30× | ±0,25° | Jeden úhel na kostku, premium tooling |
Klíčové výhody lisového ohýbacího stroje
Všestrannost napříč velikostí dílů a geometrií
Jediný CNC ohraňovací lis může vyrábět díly od malých přesných držáků (100 mm × 50 mm) až po velké krycí panely (3 000 mm × 1 500 mm) kombinací různých sad razníků a matric v držáku nástroje. Se segmentovým systémem matric, a jednoduchý 3metrový ohraňovací lis dokáže zpracovat plechy o šířce od 100 mm do 3 000 mm bez přemisťování nástrojů.
Schopnost velkoobjemové výroby
Díky CNC řízení, servoelektrickým pohonům a automatizovanému polohování zadního dorazu provádějí moderní ohraňovací lisy ohýbací cykly v 3–5 sekund na ohyb na standardní tloušťky plechu (1–4 mm), podporující výkonové rychlosti 400–800 ohybů za hodinu pro jednoduchou opakovanou výrobu. Automatizovaná manipulace s materiálem (robotické nakládání/vykládání) eliminuje dobu manipulace operátora mezi ohyby a dále zvyšuje průchodnost.
Široký rozsah materiálu a tloušťky
Lisovací ohýbačka lze použít z tenkého plechu ( 0,5 mm nerezová ocel pro přesné kryty) až tlustý plech ( 100 mm uhlíková ocel pro lodní rámy a tlakové nádoby), pokud tonáž lisu odpovídá požadavkům na tváření. Tvářecí síla se mění přibližně s pevností v tahu materiálu × tloušťkou² × délkou ohybu, takže silnější a pevnější materiály vyžadují úměrně větší lisy.
CNC přesnost a opakovatelnost
Hydraulické nebo servoelektrické CNC ohraňovací lisy s uzavřenou smyčkou dosahují opakovatelnosti polohy beranu ±0,01 mm , což znamená úhlovou opakovatelnost ±0,1° na standardní tloušťky plechu. Ve spojení se systémy měření úhlů v reálném čase (např. optickými senzory v oblasti matrice) mohou tyto stroje samočinně korigovat odchylky materiálu během výroby a udržovat konzistentní úhly v celé dávce bez nutnosti nastavení operátora.
Průmyslové aplikace lisového ohýbacího stroje
Výroba plechů a obalů
Elektrické ovládací panely, skříně serverových stojanů, sekce vzduchotechnického potrubí a kryty strojů patří mezi nejběžnější aplikace ohýbacích strojů. Velikosti šarží se pohybují od 1 kus (zakázková výroba) až 10 000 kusů (výroba OEM) , demonstrující flexibilitu ohýbačky lisu v prostředí dílen i výroby.
Automobilové konstrukční díly
Držáky výztuže karoserie, příruby podélných nosníků a držáky podpěry zavěšení jsou lisované z polotovarů z moderní vysokopevnostní oceli (AHSS). Ohybové síly z 500–2000 tun jsou vyžadovány pro tlusté profily AHSS; specializované servohydraulické ohraňovací lisy s aktivním vyklenutím (kompenzující průhyb rámu) zajišťují konzistentní úhly ohybu po celé šířce dílu.
Stavebnictví a infrastruktura
Velkoformátové ohraňovací lisy se používají k formování konstrukčních ocelových plechů do skříňových nosníků, potrubních profilů a vlastních profilů pro mosty, průmyslové budovy a pobřežní konstrukce. Ohýbání plechů až Tloušťka 50 mm a délka 12 metrů je dosažitelný na těžkých ohraňovacích lisech s tandemovým nebo trojitým lisem.
Přesné komponenty
Letecké držáky, rámy lékařských přístrojů a přesná pouzdra vědeckých přístrojů vyžadují těsné úhlové tolerance (±0,25°–0,5°), kterých lze dosáhnout pomocí dna nebo ražení na CNC ohraňovacím lisu. Offline programování z modelů CAD a správa digitální knihovny matric zkracují čas nastavení prvního článku na pod 20 minut pro složité víceohybové díly.
Běžné otázky týkající se ohýbačky lisu
Jak vypočítám požadovanou tonáž lisu pro operaci ohýbání?
Standardní vzorec pro ohybovou sílu vzduchu je: F = (1,42 × Rm × t² × L) / V , kde F je síla v kN, Rm je pevnost materiálu v tahu (N/mm²), t je tloušťka plechu (mm), L je ohybová délka (mm) a V je šířka otvoru v matrici (mm). Například ohýbání ocelového plechu S235 o tloušťce 2 mm (Rm = 360 N/mm²) o šířce 1 000 mm v 8V matrici (V = 8t = 16 mm) vyžaduje přibližně 640 kN (64 tun). Online kalkulačky ohybové síly poskytované dodavateli nástrojů zjednodušují tento výpočet pro každodenní použití ve výrobě.
Co způsobuje, že ohnutá část má ve středu jiný úhel než na koncích?
To je způsobeno vychýlením rámu stroje (korunovací efekt): jak je aplikována ohybová síla, lisovací nosník se ve svém středu vychyluje nahoru a vytváří menší tvářecí sílu ve středu součásti než na koncích. Výsledkem je větší (otevřenější) úhel ve středu. Řešením je hydraulické korunování (aktivní úklon spodního paprsku nahoru) nebo mechanické klínové korunování , který kompenzuje průhyb a zajišťuje rovnoměrný úhel ohybu po celé délce ohybu.
Jaká je minimální délka příruby pro lisovací ohýbačku?
Minimální délka příruby (kratší ze dvou ramen ohnuté části) je dána šířkou otvoru V-tvaru: minimální příruba musí být min. 0,7 × V-otevírání aby se zabránilo sklouznutí listu do matrice. Pro standardní 8V matrici s 8mm V-otvorem (pro 1mm plech) je minimální příruba přibližně 5,6 mm. Použití menší formy V umožňuje kratší příruby, ale vyžaduje větší tvářecí sílu.
Jak často je třeba vyměňovat nástroje ohraňovacího lisu (děrovače a matrice)?
Razníky a matrice z kalené nástrojové oceli používané pro standardní ohýbání uhlíkové oceli obvykle vydrží 500 000–2 000 000 ohybových zdvihů než se opotřebení poloměru stane natolik významným, aby ovlivnilo kvalitu součásti. Nerezová ocel a materiály AHSS způsobují rychlejší opotřebení nástrojů díky vyšší abrazivitě; Nástroje s tvrdokovem nebo povlakem mohou prodloužit životnost 3–5× v těchto aplikacích. Pravidelné čištění a mazání kontaktních ploch nástrojů jsou nákladově nejefektivnějším opatřením údržby.
