2 mm na měřidlo: Převodní tabulky pro velikosti plechů, drátů, trubek a jehel

Dílenský výkres požaduje 2 mm stěnu na ohýbané ocelové trubce. Potvrzení mlýna říká 14 gauge. Materiál přichází, stěna měří 1,9 mm a vůle trnu vypočtená pro stěnu 2 mm již neodpovídá trubce na stroji. Nic nebylo schválně objednáno špatně. Měřidlo a milimetry prostě nepopisují totéž.

Krátká odpověď: 2 mm je asi 14 gauge pro ocelový plech, zhruba 12 gauge pro hliníkový plech, asi 12 AWG pro drát a téměř 14 BWG pro stěnu trubky. Každé číslo pochází z jiného systému měřidel vytvořeného pro jiný materiál. Jakmile víte, který systém se vztahuje na váš díl, převod zabere několik sekund namísto zamítnutého prvního článku.

2 mm to Gauge: Rychlý převodní tabulka

2 mm se rovná 0,0787 palce neboli 78,7 mil. Níže uvedená tabulka ukazuje nejbližší číslo měřidla v hlavních systémech používaných pro plechy, dráty a trubky a jak daleko každý z nich sedí od skutečných 2 mm.

Pozorně si přečtěte poslední sloupec. 14 gauge znamená 1,897 mm na plechu z uhlíkové oceli, 1,984 mm na nerez a 2,108 mm na trubce, takže nákupní objednávka, která říká 14 gauge sama o sobě ponechává více než 0,2 mm otevřených pro interpretaci.

Proč měřidlo nemá jediný metrický ekvivalent

Měřidlo je zvyk číslování, nikoli jednotka. Každý systém se vrací zpět k obchodu, který potřeboval zkratku pro objednávání materiálu spíše kreslením než měřením. Stejné číslo tedy znamená různé tloušťky a krok mezi sousedními čísly není konstantní.

Čtyři rodiny pokrývají téměř každé 2mm pouzdro:

• US Standard Gauge pro plechy a plechy ze železa a oceli, výchozí pro plechy z uhlíkové oceli v Severní Americe.
• Hnědá a ostrá, používá se na hliník, mosaz a jiné neželezné plechy.
• AWG a SWG, používané pro kruhové dráty a tyče v Severní Americe a Velké Británii.
• Birmingham Wire Gauge a frézovací stoly, používané pro tloušťku stěny trubky.

Převodník, který vrací jediné číslo pro 2 mm, je užitečný pouze v případě, že víte, která tabulka jej vytvořila.

Plech: Kde v každém stole sedí 2 mm

U plechu z uhlíkové oceli je 14 gauge 1,897 mm a 13 gauge je 2,278 mm, takže skutečný 2 mm plech spadá mezi ně a mnohem blíže k 14 gauge. Když výkres vyžaduje 14 gauge a fréza dodává 2 mm, obě strany obvykle akceptují náhradu, ale součást je asi o 5 procent tenčí než jmenovitý popis.

Nerezové a pozinkované plechy mají své vlastní hodnoty 14 tloušťky 1,984 mm a 1,994 mm, obě v rozmezí 1 procenta od 2 mm. Hliník je nejvzdálenější. Podle Browna a Sharpa jsou 2 mm nejblíže k 12 gauge při 2,052 mm, zatímco 13 gauge na 1,829 mm je 8,5 procenta světla. Volba 13 gauge hliníku pro 2mm design je designová změna, nikoli zaokrouhlovací rozdíl.

Automatický systém pro laserové řezání a srážení hran Gipfel Plně automatizované víceosé řezání trubek laserem s přepínatelnými sklíčidly podporuje vysoce přesné zpracování trubek; relevantní, když rozdíly tloušťky ovlivňují ohnisko, plyn a kvalitu hran. Zobrazit produkt →

Řezání je ovlivněno také. Poloha zaostření, tlak asistenčního plynu a rychlost posuvu jsou nastaveny z naměřené tloušťky a řezání 1,897 mm plechu programem napsaným pro 2 mm má tendenci zanechávat otřepy nebo hrubší okraje.

Drát: 2 mm Průměr není 2 mm čtvercový

Pro plný kulatý drát je 2 mm 12 AWG v Severní Americe, kde 12 AWG měří 2,053 mm, a 14 SWG ve Velké Británii, kde 14 SWG měří 2,032 mm. Stejný drát nese dvě různá měřidla v závislosti na normě za výkresem.

Oblast a průměr lze také snadno zaměnit. Elektrický kabel je dimenzován podle průřezu a 2,0 mm čtvercový vodič měří asi 1,63 mm v průměru, téměř 14 AWG. Naproti tomu plný drát o průměru 2 mm má průřez 3,14 mm na druhou. Když si objednáte jeden, když to nákres znamenal, že druhý vám zůstane o 23 procent tenčí v průměru nebo o 57 procent těžší při stejné délce.

CNC ohýbačka trubek a drátů řady H&T CNC ohýbačka hliníkových trubek, železných trubek a kovových drátů s automatickým zakládáním a nastavitelným poloměrem ohybu 10–60 mm; užitečné, když změny průměru drátu ovlivňují nastavení. Zobrazit produkt →

Na stroji průměr drátu nastavuje drážku podávacího válce, poloměr ohybu dostupný z matrice a kompenzaci zpětného odpružení použitou k dosažení konečného úhlu. 1,9 mm drát v programu vytvořeném pro 2 mm se uvolňuje jinak a může se pohybovat za úhlovou tolerancí 1 stupně.

Tube and Pipe: Proč je 2 mm bezpečnější než měřidlo

Největší potíže způsobuje tloušťka stěny trubky, protože ji neřídí žádná autorita. Některé závody přebírají čísla z měřidla plechu a jiné se řídí měřidlo Birmingham Wire Gauge. Pod BWG je 14 gauge 2,108 mm a 15 gauge je 1,829 mm, takže mezi nimi sedí 2 mm stěna, blíže k 14 BWG.

Tloušťka stěny ovládá více než hmotnost. Poměr vnějšího průměru k tloušťce stěny rozhoduje o tom, zda ohyb potřebuje trn a jak velká oválnost se objeví na tečně. Snížením z 2 mm na 1,829 mm se tento poměr zvýší asi o 9 procent na 25mm trubce, což je často rozdíl mezi ohybem, který drží svůj tvar, a ohybem, který se zplošťuje.

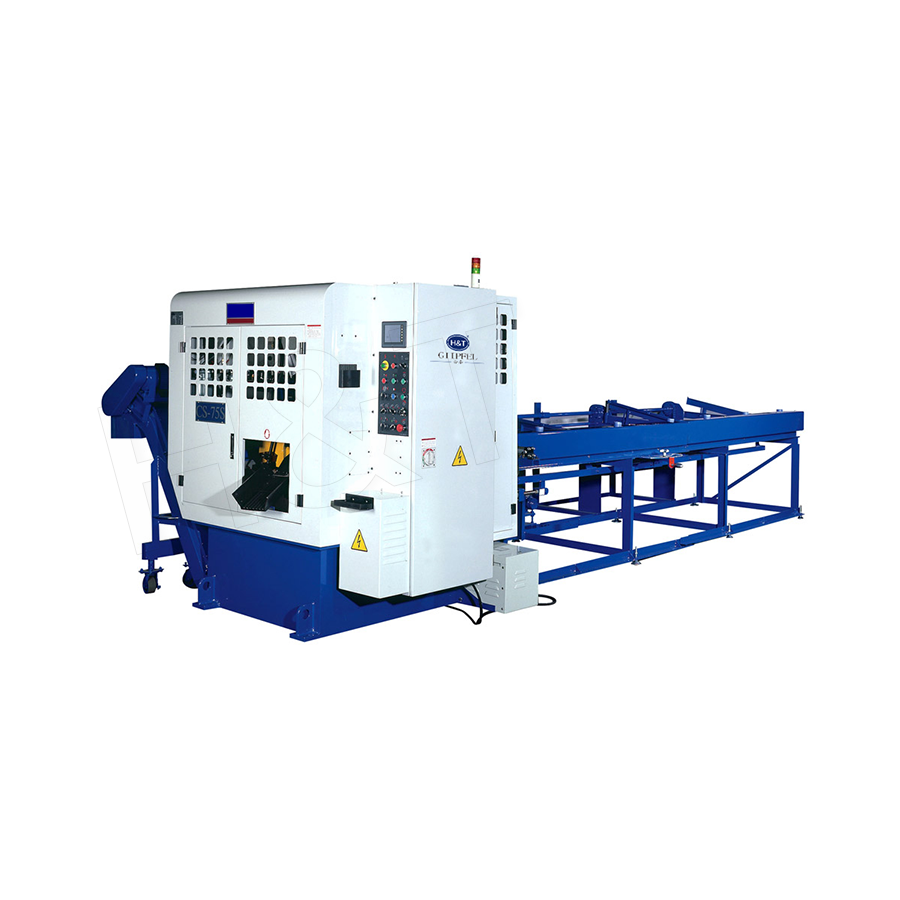

Přesný stroj na řezání kovových tyčí za studena Plně automatická studená pila na kruhovou ocel, trubky, hliníkové profily a slitiny mědi, se servoposuvem a tvrdokovovými frézami; vyhovuje přesným řezům, když se tloušťka stěny mění. Zobrazit produkt →

Řezání směny také. Sada pily za studena pro 2 mm stěnu otřepe odlišně na 1,8 mm materiálu a následují stanice pro srážení hran a odhrotování po proudu. Smíchání nominální 2 mm trubice s trubkou s kalibrovaným číslem je nejlepší vyřešit před podpisem nástroje. Pro stranu ohýbání stejného rozhodnutí viz jak funguje CNC ohýbání .

Ostatní měřidla, která splňují 2 mm

Dva další systémy se objevují dostatečně často, aby na tom záleželo. Hadička s lékařskou jehlou je číslována podle vnějšího průměru podle ISO 9626, kde 14 G je 2,109 mm a 15 G je 1,829 mm, takže trubice jehly 2 mm se nazývá 14 gauge. Při výrobě fólií a fólií se tloušťka uvádí v milích nebo mikronech a 2 mm je 78,7 mil nebo 2 000 mikronů. Protože někteří dodavatelé filmů považují měřidlo za tisícinu palce a jiní za desetitisícinu, číslo jako je 100 potřebuje písemnou definici před zadáním objednávky.

Co dělá rozdíl 0,1 mm na podlaze dílny

Odchylka 0,1 mm zní jako zanedbatelná, dokud nedosáhne skutečného procesu. Obvyklé důsledky jsou předvídatelné:

• Tuhost v ohybu klesá s krychlí tloušťky, takže o 5 procent tenčí stěna ztrácí zhruba 15 procent své odolnosti vůči zploštění.
• Upínací čelisti, kleštiny a podávací válečky o velikosti 2 mm mohou sklouznout nebo poznamenat povrch 1,9 mm, zejména na nerezu.
• Odpružení se posune o zlomek stupně, který se hromadí napříč částí s více ohyby.
• Kvalita řezu laserem, výška otřepu a vzhled zkosení se řídí měřenou stěnou, nikoli nominální.
• Hmotnost a cena se přímo řídí tloušťkou, takže o 5 procent tenčí plech znamená asi o 5 procent méně zaplaceného materiálu.

Tichým rizikem je nákup. Tři mlýny uvádějící rozchod 14 mohou dodávat 1,87 mm, 1,90 mm a 1,95 mm, vše v rámci své vlastní obchodní tolerance. Pokud je na výkresu uvedeno pouze měřidlo, obchod zdědí variantu. Uvedením tloušťky v milimetrech s explicitním pruhem se argument odstraní.

Jak převést 2 mm na měřidlo bez hádaní

Krátký kontrolní seznam udržuje převod poctivý:

1. Potvrďte materiál a tvar: list, drát, hadička, jehlová hadička nebo fólie.
2. Identifikujte standard za výkresem: US Standard Gauge, Brown and Sharpe, AWG, SWG nebo BWG.
3. Před porovnáním s 2 mm převeďte hodnotu měřidla na milimetry.
4. Rozhodněte, zda je popis funkční nebo nominální, a ponechejte kontrolu nad milimetrovou hodnotou, zda je funkční.
5. Na objednávku uveďte toleranční pásmo, například 2,0 mm plus nebo mínus 0,05 mm.
6. Před uvolněním nástrojového programu zkontrolujte certifikát frézy nebo změřte první dodávku.

Dvě minuty ověření při nabídce jsou levnější než první článek, který selže na tloušťce.

2 mm k měřidlu vychází z jedné myšlenky: 2 mm je měření a měřidlo je konvence pojmenování. Ocelový plech má normálně tloušťku 14, hliníkový plech je blíže tloušťce 12, drát je 12 AWG nebo 14 SWG ​​a stěna trubky sedí blízko 14 BWG. Číslo je spolehlivé pouze tehdy, když je vedle něj uveden materiál a norma.

Gipfel vyrábí zařízení na tvarování trubek a drátů podle naměřených rozměrů, nikoli podle štítků s měřidly. Programy ohýbání, řezání, srážení hran a tvarování konců se nastavují z tloušťky stěny a průměru na výkresu s kontrolami FAT a SAT před odesláním, takže 2 mm popisek zůstane na stroji 2 mm. Pokud pracujete prostřednictvím konverze na živém projektu, zašlete své výkresy a tolerance stěn našim technikům a my potvrdíme, jak má být stroj nakonfigurován.
