Jak se CNC ohýbání liší od jiných metod ohýbání?

CNC ohýbání se od ostatních metod ohýbání liší především svým použití počítačového numerického řízení pro automatizaci a přesné řízení každého parametru procesu ohýbání — včetně úhlu ohybu, rotace, délky posuvu, tlaku upnutí a kompenzace odpružení — eliminující závislost na dovednostech operátora a rozměrovou variabilitu, které charakterizují ruční, hydraulický lis a ohýbání s rotačním tažením prováděné bez CNC řízení. Tam, kde by zkušený ruční ohýbač mohl dosáhnout úhlové opakovatelnosti plus nebo minus 2 až 3 stupně v průběhu výroby, CNC ohýbačka důsledně dodržuje tolerance plus minus 0,1 stupně nebo lepší na úhlu ohybu a plus minus 0,5 mm na lineárních rozměrech, produkující identické díly od prvního kusu po desetitisícinu bez snížení přesnosti. Níže uvedené části porovnávají CNC ohýbání s každou hlavní alternativní metodou z praktického inženýrství a výroby.

Co CNC ohýbání vlastně řídí, co jiné metody ne

Abychom pochopili, jak se CNC ohýbání liší, pomáhá přesně identifikovat, které proměnné jsou v systému CNC řízeny počítačem a které jsou ponechány na posouzení operátora nebo mechanickém nastavení v alternativních metodách. Rozdíl není jen v tom, že CNC stroje jsou „automatizované“ – je to v tom, že řídí specifické fyzické parametry s přesností, které se lidská obsluha a pevná mechanická nastavení nemohou spolehlivě vyrovnat.

Úhlové ovládání s uzavřenou smyčkou

V CNC ohýbačce trubek nebo trubek je úhel ohybu monitorován v reálném čase rotačním enkodérem na hřídeli ohýbačky. Když se materiál navine kolem ohýbací matrice, řídicí jednotka nepřetržitě čte skutečný dosažený úhel a porovnává jej s naprogramovaným cílem. Pokud charakteristiky zpětného odpružení materiálu způsobí, že se naměřený úhel odchyluje od očekávané hodnoty – k čemuž dochází vždy, když se mění vlastnosti dávky materiálu – regulátor automaticky upraví míru přehnutí v rámci stejného cyklu. Tato korekce v uzavřené smyčce je jedinou nejdůležitější rozlišovací schopností CNC ohýbání: vytváří správný konečný úhel po odskočení nejen správnou polohu nástroje během ohýbání.

Ruční a hydraulické ohýbání bez CNC řízení nastavuje nástroje do pevné polohy na základě odhadovaného úhlu přehnutí vypočítaného z vlastností materiálu. Pokud se skutečná mez kluzu liší od odhadu – jak tomu vždy do určité míry mezi šaržemi materiálu je – konečný úhel ohybu se liší od cílového. Operátor musí změřit součást, upravit nastavení, znovu ohýbat zkušební kus a opakovat, dokud není úhel správný. Na CNC stroji se tato iterace děje automaticky v rámci algoritmu kompenzace odpružení řídicí jednotky.

Víceosé simultánní řízení

CNC ohýbačka řídí více os současně a postupně v koordinované sekvenci pohybu. U složitého trubkového dílu se třemi ohyby v různých rovinách – jako je automobilové výfukové potrubí nebo hydraulické potrubí s více přesazenými ohyby – stroj řídí:

• Osa podávání (Y) — lineární posun trubky strojem pro umístění každého následného místa ohybu
• Osa otáčení (B) — rotace trubky kolem její vlastní osy pro orientaci každého následného ohybu ve správné rovině
• Osa ohybu (C) — rotace ramene ohybu kolem ohýbacího nástroje pro dosažení požadovaného úhlu
• Síla tlakové matrice — upínací síla na trubku během ohýbání, upravená pro každé místo ohybu na základě materiálu a tloušťky stěny
• Poloha a zatažení trnu — v nastaveních ohýbání trnu přesné načasování zatažení trnu vzhledem k úhlu ohybu, aby se zabránilo tvorbě vrásek a kontrolovalo ztenčení stěny

Žádná metoda ručního ohýbání neřídí všechny tyto parametry současně. Ruční výroba součásti trubky se třemi ohyby vyžaduje, aby operátor změřil a označil každé místo ohybu, ručně otočil trubku do správné roviny, odhadl správný úhel přehnutí pro každý ohyb a zkontroloval každý ohyb pomocí měřidla, než přistoupí k dalšímu – proces, který trvá minuty na každý díl ve srovnání s 10 až 30 sekund na cyklus ohybu dosažitelné na naprogramovaném CNC stroji.

Digitální programy dílů a rychlý přechod

Každá geometrie součásti v operaci CNC ohýbání je uložena jako digitální program součásti – soubor obsahující všechny polohy os, délky posuvu, úhly natočení a parametry procesu potřebné k výrobě dané součásti. Přepnutí z jednoho dílu na druhý vyžaduje pouze načtení jiného programového souboru a v případě potřeby změny nástroje překonfigurování nástroje. U rodin podobných dílů, které sdílejí stejné nástroje, může být výměna tak rychlá jako 2 až 5 minut . Operace ručního a hydraulického ohýbání bez CNC vyžadují kompletní přenastavení pro každý nový díl, včetně zhotovení a kontroly zkušebních ohybů, což může trvat 30 minut až několik hodin v závislosti na složitosti.

CNC ohýbání vs. ruční ruční ohýbání

Ruční ruční ohýbání používá ručně ovládanou ohýbačku trubek – buď jednoduchou ohýbačku typu berana, ruční ohýbačku s rotačním tahem nebo složenou pákovou ohýbačku – ovládanou výhradně fyzickým úsilím a úsudkem technika. Je to základní metoda, proti které všechny ostatní metody ohýbání představují zlepšení v určitém rozměru.

Při použití ručního ohýbání

Ruční ohýbání zůstává vhodné pro:

• Jednodílná prototypová práce, kde žádný objem výroby neospravedlňuje nastavení stroje
• Práce na staveništi a údržba v terénu, kde je přenosná ruční ohýbačka jediným dostupným nástrojem
• Měkká tenkostěnná trubka z materiálů, jako je měď nebo hliník, kde je ohybová síla v lidských silách
• Jednoduché díly s jedním ohybem s velkorysou úhlovou tolerancí (přijatelné plus nebo mínus 2 až 5 stupňů)

Kde CNC ohýbání překonává manuální metody

Pro jakýkoli výrobní scénář vyžadující více než jeden identický díl poskytuje CNC ohýbání měřitelné vynikající výsledky v každé relevantní metrice:

Samotný rozdíl ve zmetkovitosti je ekonomicky významný v jakémkoli výrobním kontextu. Při zmetkovitosti 10 % při ručním ohýbání oproti 0,5 % u CNC vyžaduje výrobní série 1 000 dílů přibližně 100 dodatečných délek surových trubek, které je třeba zakoupit, ohnout a zkontrolovat – přičemž 99 z těchto dodatečných délek je vyřazeno – což zvyšuje náklady na materiál, práci a likvidaci, kterým se při výrobě CNC zcela vyhneme.

CNC ohýbání vs. Hydraulické ohýbání lisem

Ohýbání hydraulického lisu – také nazývané ohýbání berana nebo tříbodové ohýbání – využívá hydraulického beranu k tlačení trubky, trubky nebo profilu proti dvěma pevným podpěrám, čímž se materiál deformuje v mělkém oblouku se středem na kontaktním bodu berana. Je to široce používaná metoda pro konstrukční ocelové profily, trubky velkého průměru a aplikace, kde není vyžadován přesný ohyb s malým poloměrem.

Mechanická omezení ohýbání lisem

Ohýbání lisem má inherentní geometrická omezení, která CNC nemůže překonat v kontextu lisového ohýbání a kterým se CNC rotační ohýbání zcela vyhýbá:

• Žádná kontrola nad poloměrem ohybu: Poloměr ohybu při lisovém ohýbání je určen vzdáleností mezi dvěma opěrnými body a hloubkou zdvihu beranu. Nelze jej přesně specifikovat a mění se s materiálovým odpružením způsobem, který je obtížné předvídat nebo kompenzovat bez rozsáhlého nastavení metodou pokus-omyl.
• Deformace oválného průřezu: Ohýbání lisem působí silou na lokalizovanou oblast průřezu trubky, což způsobuje, že se kruhový průřez deformuje do oválu. U součástí kruhových trubek, kde je geometrie průřezu funkčně důležitá – aplikace proudění kapalin, konstrukční prvky s definovaným momentem setrvačnosti – je tato oválnost významnou kvalitou. CNC rotační tažné ohýbání pomocí trnu omezuje ovalitu na méně než 3 % vnějšího průměru v kvalitní produkci.
• Úhlová opakovatelnost omezená odpružením: Ohýbání hydraulickým lisem bez zpětné vazby CNC úhlů podléhá stejné variabilitě zpětného odpružení jako ruční ohýbání. Beran je nastaven na pevnou hloubku na základě odhadované velikosti odpružení, a pokud se mez kluzu materiálu mění, mění se i výsledný úhel. K dispozici jsou ohraňovací lisy a ohýbačky trubek s CNC sledováním úhlu, ale představují CNC ohýbání aplikované na proces lisového ohýbání – není to odlišná alternativní metoda.

Kde je ohýbání lisu vhodné

Ohýbání lisem si zachovává roli v aplikacích, kde jsou jeho omezení přijatelná:

• Velké poloměry ohýbání profilů z konstrukční oceli (I-nosníky, kanály, úhelníky), kde je poloměr ohybu mnohonásobkem hloubky průřezu a oválnost průřezu není problémem
• Vyrovnávání zdeformovaných konstrukčních prvků na stavbách nebo opravách
• Ohýbání trubek s velmi velkým průměrem (nad 300 mm), kde jsou rotační tažné nástroje neúměrně drahé
• Produkce architektonických křivek s dlouhým poloměrem, kde přesné řízení úhlu je sekundární k dosažení hladkého a konzistentního zakřivení

Pro přesné součásti trubek a potrubí v automobilovém, leteckém, HVAC a hydraulických aplikacích, CNC rotační ohýbání tažením zcela nahrazuje ohýbání lisem protože kvalitativní požadavky těchto průmyslových odvětví nelze splnit metodami lisového ohýbání.

CNC ohýbání vs. ohýbání válců

Ohýbání válců – také nazývané válcování pyramid nebo ohýbání tří válců – prochází trubkou, trubkou nebo profilem sadou tří válců uspořádaných do trojúhelníkového uspořádání. Jak materiál prochází mezi válci, je postupně ohýbán do oblouku. Nastavením polohy středového válečku se mění vytvořené zakřivení. Ohýbání rolí je primární metodou pro výrobu zakřivených profilů s velkým poloměrem zakřivení – architektonické sloupy, zakřivená zábradlí, kruhové rámy a točitá schodiště.

Základní rozdíly v geometrii a aplikaci

Ohýbání válců a ohýbání CNC rotačním tažením nejsou konkurenční metody pro stejnou geometrii – řeší zásadně odlišné požadavky na tvar:

• Ohýbání válců vytváří souvislé křivky: Výstupem válcování je úsek s rovnoměrným nebo postupně se měnícím poloměrem zakřivení po celé své délce. Nemůže vytvořit lokalizovaný ohyb v určitém bodě trubky – celá délka mezi nosnými válečky je zakřivená.
• CNC rotační ohýbání tažením vytváří lokalizované ohyby: Zóna ohybu při ohýbání rotačním tažením je pevně definována geometrií ohybové matrice – obvykle rozpětím 5 až 15 násobek průměru trubky v délce oblouku ohybu. Zbytek trubky zůstává rovný. To je to, co automobilové výfukové systémy, hydraulická vedení a konstrukce trubek vyžadují.
• Minimální poloměr ohybu role je mnohem větší: Ohýbání válců nemůže vytvořit ohyby s malým poloměrem dosažitelné pomocí CNC ohýbání s rotačním tažením s trnem. Minimální praktický poloměr ohybu při ohýbání válců je typicky 8 až 15 násobek vnějšího průměru trubky , ve srovnání s 1 až 2 násobek vnějšího průměru pro CNC ohýbání trnu do vhodných materiálů.

CNC řízení aplikované na ohýbání válců

Moderní CNC řízené tříválcové ohýbačky používají počítačové řízení polohy válce a rychlosti posuvu, což umožňuje výrobu složitých zakřivených geometrií – včetně kuželových sekcí, spirál a křivek s proměnným poloměrem – s opakovatelností, kterou konvenční ručně nastavované ohýbačky válců nemohou dosáhnout. Toto je však CNC řízení aplikované na proces ohýbání válců a geometrie, kterou může CNC ohýbání válců vyrobit, se zásadně liší od lokalizovaných ohybů s malým poloměrem vyráběných CNC rotačními ohýbačkami. Tyto dvě technologie se spíše doplňují než zaměnitelné.

CNC ohýbání vs. indukční ohýbání

Indukční ohýbání zahřeje úzký pás trubky nebo trubky na teplotu, při které se materiál plasticky poddá, a poté aplikuje ohybový moment k deformaci zahřáté zóny, když je trubka vedena indukční cívkou. Vyhřívaná zóna se rychle ochladí, jakmile projde cívkou a uzamkne ohyb do materiálu. Indukční ohýbání je dominantní metodou pro ohýbání tlustostěnných trubek velkého průměru v ropě a plynu, výrobě energie a konstrukčních aplikacích.

Rozdíly ve schopnostech

Rozdíly mezi CNC rotačním ohýbáním a indukčním ohýbáním jsou především v měřítku a materiálových schopnostech:

• Rozsah průměrů: Indukční ohýbání se používá pro průměry trubek od cca 50 mm až přes 1 000 mm — konec této řady s velkým průměrem je zcela mimo možnosti jakéhokoli ohýbacího stroje s rotačním tažením. CNC rotační tažení ohýbací rukojeti průměry od 6 mm až přibližně 200 mm ve standardních výrobních konfiguracích.
• Tloušťka stěny: Indukční ohýbání zvládne tloušťky stěny 6 mm až přes 50 mm v trubkách z uhlíkové oceli a legované oceli – tloušťky, které by vyžadovaly neprakticky velké síly a nástroje pro ohýbání rotačním tažením. CNC rotační tažení ohýbání rukojeti tloušťky stěny od 0,5 mm až přibližně 12 mm v závislosti na materiálu a průměru.
• Ohřev materiálu a metalurgické účinky: Indukční ohýbání ohřívá materiál na 850 až 1050 °C pro uhlíkovou ocel — teploty, při kterých je ovlivněna mikrostruktura materiálu. K obnovení mechanických vlastností je často nutné tepelné zpracování po ohybu (normalizace nebo kalení a temperování). CNC ohýbání rotačním tažením je proces tváření za studena (nebo téměř za studena pro aplikace se zahřívanými slitinami), který ve většině aplikací nemění mikrostrukturu materiálu.
• Rozsah poloměru ohybu: Indukční ohýbání vytváří ohyby s velkým poloměrem – obvykle 3 až 10násobek průměru potrubí nebo více . CNC ohýbání trnu vytváří ohyby s malým poloměrem 1násobek vnějšího průměru ve vhodných materiálech a tloušťkách stěn.

Pro aplikace, kde se používá indukční ohýbání – potrubní systémy, trysky tlakových nádob, velké konstrukční rámy – není alternativou CNC rotační ohýbání; prostě nemá fyzickou schopnost zpracovat příslušné velikosti potrubí. Naopak pro součásti trubek a trubek používané v automobilovém, leteckém, lékařském a HVAC průmyslu je indukční ohýbání pro velký minimální poloměr a vysoké investiční náklady zcela nevhodné.

CNC ohýbání vs. konvenční rotační ohýbání bez CNC

Ohýbání rotačním tahem — proces upnutí trubky k rotační ohýbací matrici a její tažení kolem matrice, zatímco tlaková matrice a volitelný trn řídí geometrii trubky — je stejný základní proces používaný při CNC ohýbání. Zásadní rozdíl je v řídicím systému, který proces řídí.

Konvenční (bez CNC) ohýbání s rotačním tažením

Konvenční rotační tažné ohýbačky používají mechanické dorazy, odstupňované stupnice a nastavení operátora pro umístění každé osy. Operátor čte úhlovou stupnici na rameni ohybu, sleduje, jak se materiál blíží cílovému úhlu, a zastaví ohyb ve vizuálně posouzené správné poloze. Nastavení nového dílu zahrnuje provedení zkušebních ohybů, měření skutečných úhlů a rozměrů oproti výkresu, seřízení dorazů a měřítek a opakování, dokud není vyroben uspokojivý zkušební kus. Tento proces obvykle vyžaduje 3 až 8 zkušebních ohybů na číslo dílu než může začít výroba, spotřebovává suroviny a čas.

Jak CNC řízení transformuje stejný proces

Použití CNC řízení na ohýbání s rotačním tažením transformuje každý aspekt operace:

• Nastavení z digitálních dat: Výrobní program je generován z geometrických dat trubky – úhly ohybu, úhly natočení, délky posuvu – zadaných přímo z konstrukčního výkresu nebo importovaných ze souboru CAD. Nastavení nevyžaduje žádné zkušební ohyby pro součásti, které byly spuštěny dříve a obvykle 1 až 2 zkušební ohyby u nových dílů oproti 3 až 8 u konvenčního nastavení.
• Kompenzace odpružení použitá automaticky: Řídicí systém ukládá data kompenzace zpětného odpružení pro každou kombinaci materiálu a průměru z předchozích výrobních sérií a automaticky aplikuje správné přehnutí k dosažení cílového konečného úhlu bez odhadu operátora.
• Monitorování výroby a statistická kontrola procesu: Moderní CNC ohýbací stroje zaznamenávají každý parametr každého cyklu ohybu – skutečný dosažený úhel, délku posuvu, rotaci, dobu cyklu, údaje o síle – vytvářejí výrobní databázi, která umožňuje analýzu statistického řízení procesu (SPC) a poskytuje sledovatelnost dílů kritických pro kvalitu v leteckých a lékařských aplikacích.
• Simulace kolize před výrobou: Software CNC ohýbání zahrnuje virtuální simulaci celé sekvence ohýbání, která detekuje potenciální kolize mezi trubkou, nástroji a strukturou stroje před vložením jakéhokoli materiálu. To je rozhodující pro složité díly s více ohyby v omezených geometriích, kde kolize zjištěná v simulaci zachrání poškozený stroj a vyřazený obrobek.

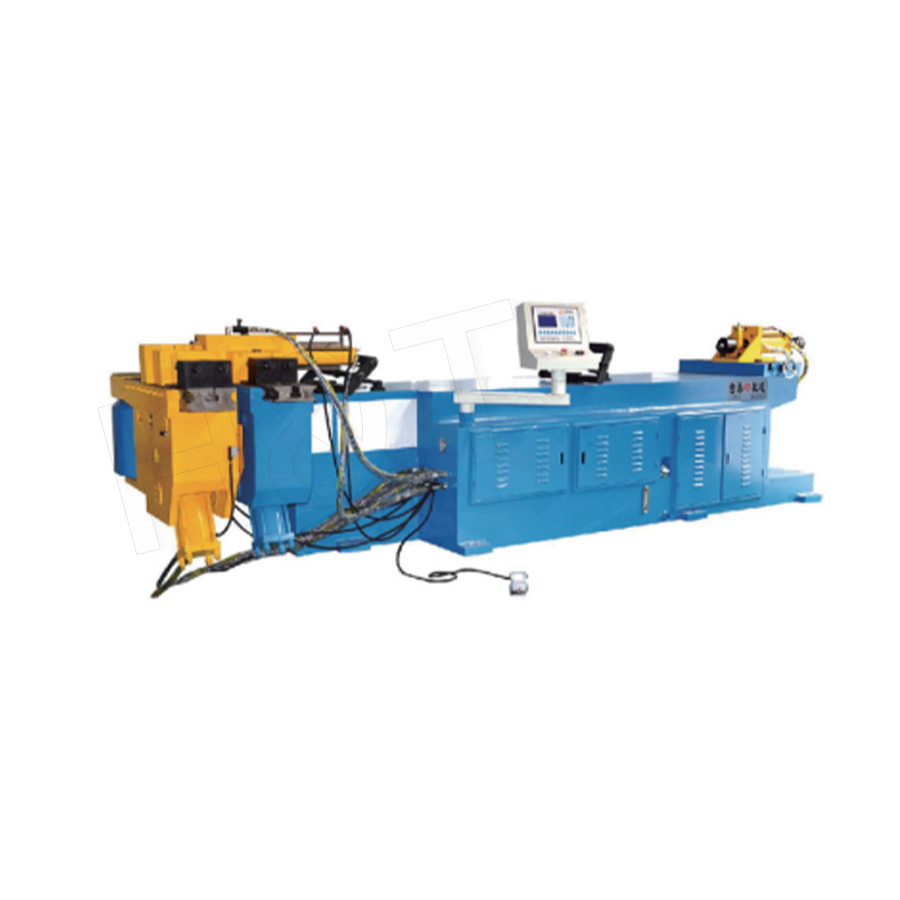

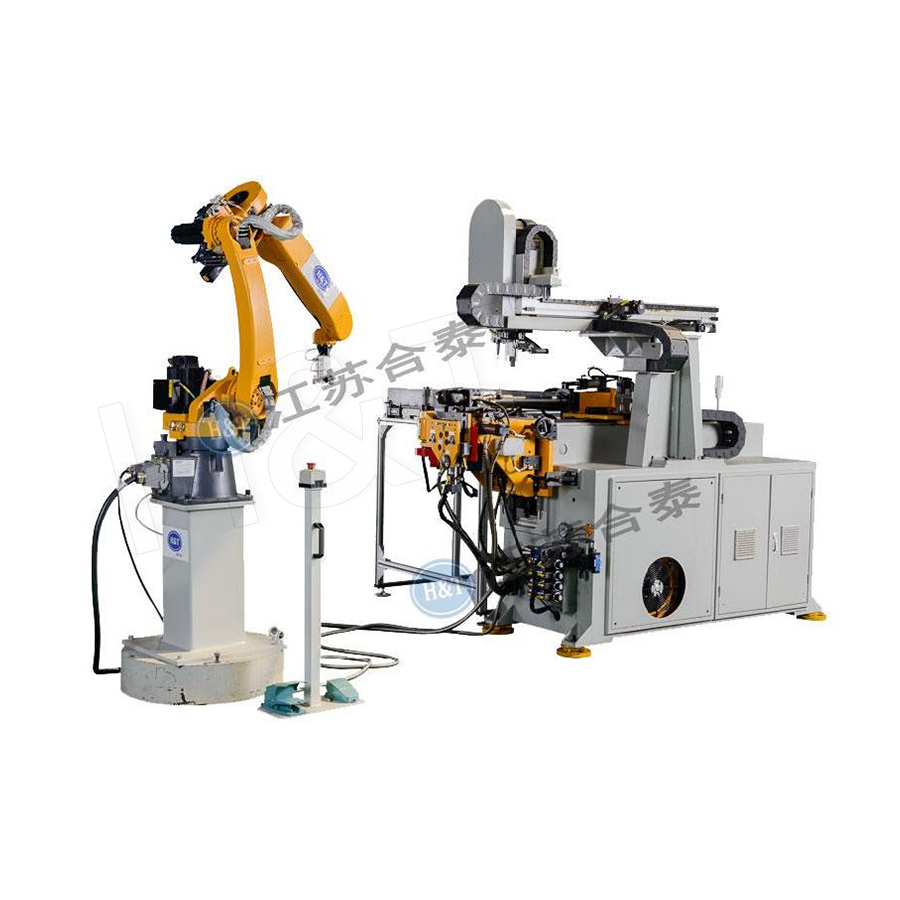

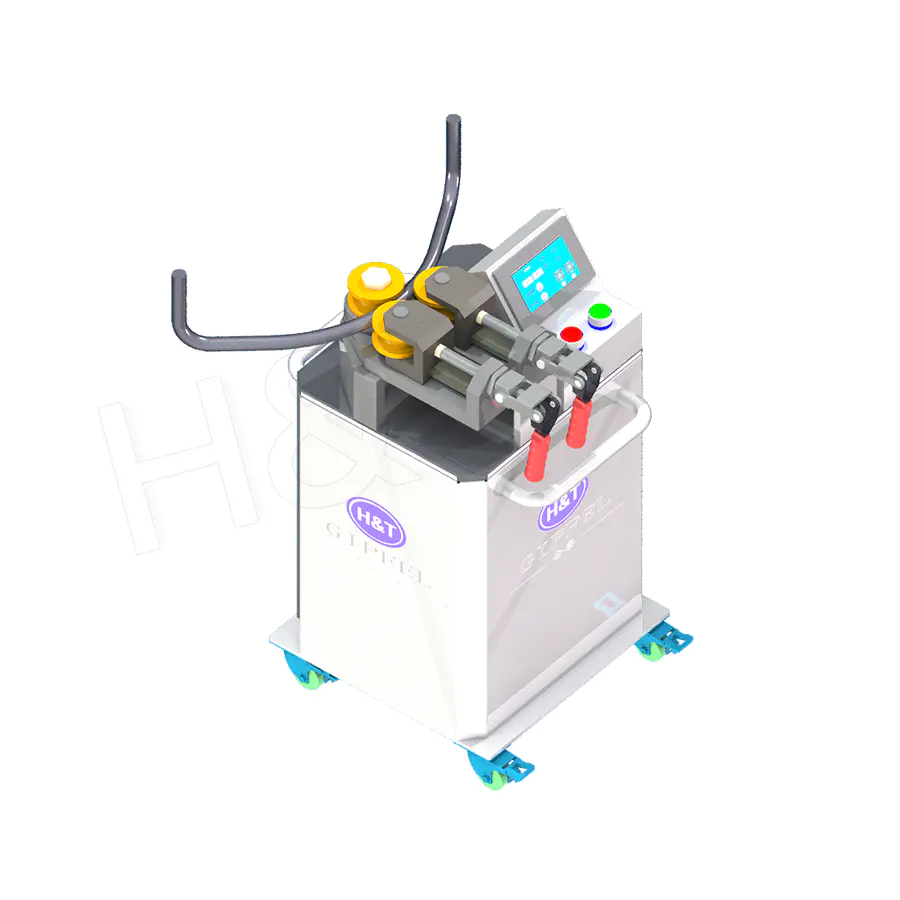

The CNC ohýbání Stroje řady pro tváření trubek a profilů integrují všechny tyto funkce – řízení úhlu s uzavřenou smyčkou, víceosý simultánní pohyb, kompenzaci odpružení a protokolování výrobních dat – do výrobní platformy vhodné pro automobilový průmysl, HVAC, nábytek, lékařské vybavení a konstrukční aplikace pro výrobu trubek.

Springback: Ústřední výzva, kterou CNC ohýbání řeší lépe než jakákoli jiná alternativa

Odpružení – elastické zotavení ohýbaného dílu po odstranění ohýbacího nástroje – je základní výzvou ve všech procesech ohýbání kovů. Každá metoda ohýbání to musí řešit, ale kvalita a konzistence, se kterou je kompenzováno odpružení, je klíčovým rozdílem mezi CNC a non-CNC metodami.

Fyzika Springbacku

Při ohýbání kovové trubky se vnější vlákna průřezu natahují (tahové napětí) a vnitřní vlákna se stlačují. Materiál se plasticky deformuje v zónách, které překračují mez kluzu, ale elastická deformační energie se ukládá v celé ohýbané zóně – včetně plasticky deformovaných oblastí. Když je ohybové zatížení odstraněno, tato pružná energie způsobí, že se materiál částečně zotaví do původní přímé konfigurace: úhel ohybu se zmenšuje. Výše odpružení závisí na:

• Mez kluzu materiálu — materiály s vyšší mezí kluzu více pruží, protože větší část deformace je elastická
• Modul pružnosti (Youngův modul) — pro danou mez průtažnosti vytváří vyšší modul pružnosti větší odpružení
• Poloměr ohybu vzhledem k průměru trubky — užší poloměry (menší poměr poloměru ohybu k průměru) způsobují menší odpružení, protože větší část průřezu se plasticky deformuje
• Tloušťka stěny — tenčí stěny mají méně pružné pružiny vzhledem k hloubce plastické zóny a úměrně méně pruží zpět

Odpružení variace mezi šaržemi materiálu

I při nákupu materiálu od stejného dodavatele se stejnou specifikací je nevyhnutelné kolísání meze kluzu mezi výrobními šaržemi. Typické válcovací certifikáty pro konstrukční ocelové trubky specifikují mez kluzu v určitém rozsahu – například ocel S275 má specifikovanou minimální kluznost 275 MPa, ale ve skutečnosti může mít mez kluzu kdekoli od 275 MPa až 420 MPa v závislosti na specifických parametrech tepla a válcování. Tato variace vytváří odpovídající variace ve zpětném odpružení – šarže na horním konci rozmezí výnosů se může vrátit zpět o 2 až 3 stupně více než šarže na spodním konci pro stejný jmenovitý úhel ohybu, rozdíl, který je okamžitě viditelný a často rozměrově nepřijatelný.

Při ručním a konvenčním hydraulickém ohýbání vyžaduje tato variace od šarže k šarži, aby operátor provedl zkušební ohyby pokaždé, když je vložena nová šarže materiálu, a ručně upravil nastavení přehybu. Při CNC ohýbání s úhlovou zpětnou vazbou s uzavřenou smyčkou systém automaticky detekuje skutečné zpětné odpružení každého jednotlivého ohybu na základě naměřeného úhlu při plném záběru nástroje a dynamicky upravuje přehyb – kompenzuje odchylky mezi dávkami ve výrobě bez jakéhokoli ručního zásahu.

Odpružení ve vysoce pevných a pokročilých materiálech

Výzva odpružení je nejzávažnější u vysokopevnostních materiálů – pokročilých tříd vysokopevnostní oceli (AHSS), titanových slitin a precipitačně kalených nerezových ocelí – kde jsou meze kluzu 600 MPa až přes 1 500 MPa vytvářet úhly odpružení, které mohou vyžadovat nadměrné ohýbání 10 až 25 stupňů nebo více k dosažení konečného ohybu 90 stupňů. Zvládnutí tohoto při ručním nebo konvenčním ohýbání vyžaduje rozsáhlý empirický vývoj tabulek overbend a důslednou vstupní kontrolu materiálu. CNC ohýbání s úhlovou zpětnou vazbou to spolehlivě zvládá prostřednictvím řídicího systému, díky čemuž je CNC ohýbání technologií umožňující přesné ohýbání pokročilých vysokopevnostních materiálů v konstrukcích karoserií automobilů a leteckých součástech.

Vícevrstvé nástroje a ohýbání zprava doleva: Schopnosti jedinečné pro pokročilé CNC stroje

Kromě základních výhod v přesnosti řízení a opakovatelnosti nabízejí pokročilé CNC ohýbačky možnosti konfigurace nástrojů, které jsou buď nemožné, nebo vysoce nepraktické s metodami bez CNC.

Multi-Stack Tooling

Některé součásti trubek vyžadují ohyby různých poloměrů na stejné části – například automobilový výfukový systém, který vyžaduje ohyb s malým poloměrem v omezené části podvozku a zahnutí s větším poloměrem v exponované části. Multi-stack CNC ohýbačky nést dvě až pět kompletních sad ohybových zápustek současně na společné ohybové hlavě. CNC program specifikuje, který zásobník matrice má být zapojen pro každý ohyb v sekvenci, a stroj se mezi ohyby automaticky otočí na správnou matrici. Celý komplexní díl je vyroben v jediném strojním cyklu bez opětovného upnutí dílu. Tato schopnost nemá ruční ani konvenční ekvivalent ohýbání – výroba stejného dílu jinými prostředky by vyžadovala několik samostatných ohýbacích operací na různých strojích s ručním přemisťováním mezi ohyby, což znásobuje riziko kumulativní rozměrové chyby.

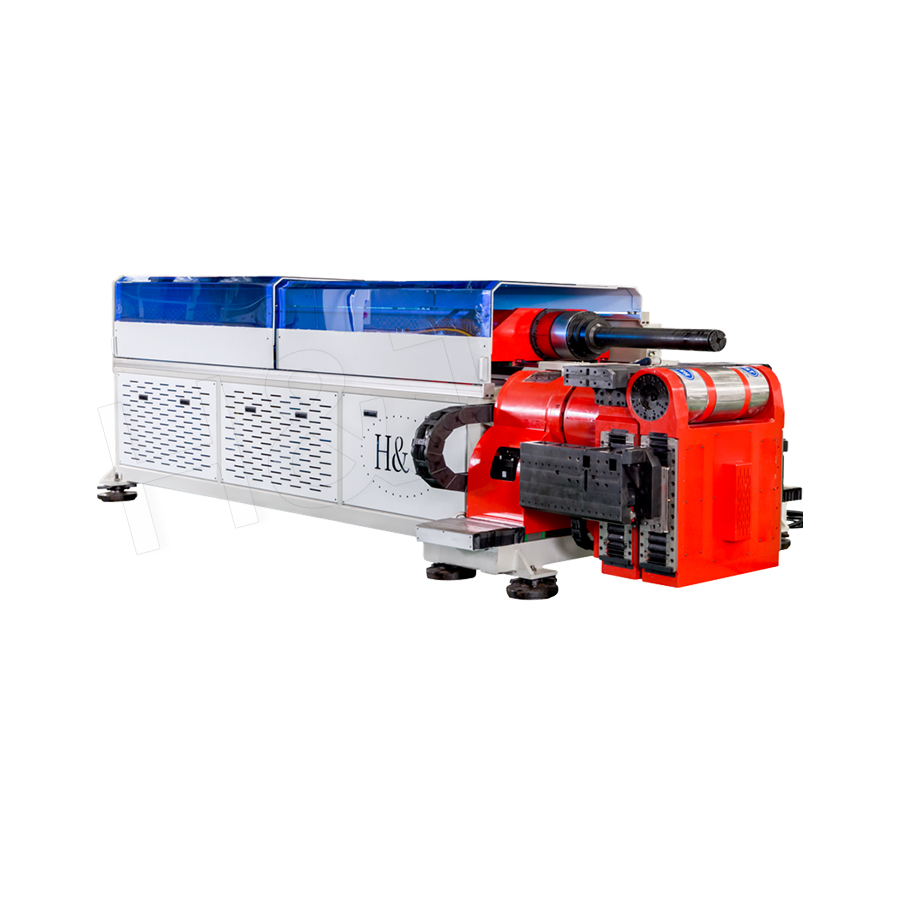

Ohýbání vpravo-vlevo

Konvenční rotační ohýbačky se ohýbají pouze v jednom směru – obvykle vpravo (ve směru hodinových ručiček při pohledu ze směru podávání materiálu). Komponenty s pravostranným i levostranným ohybem – jako jsou ohyby ve tvaru písmene S nebo díly, které obracejí směr v trojrozměrném prostoru – by normálně vyžadovaly, aby byl díl odstraněn, otočen konec za konec a znovu ohnut při druhém nastavení. Pravo-levé CNC ohýbačky nesou konfiguraci pravé i levé ohýbací hlavy a přepínají mezi nimi pod programovým řízením. Výsledkem je, že lze dokončit složité trojrozměrné geometrie trubek vyžadující protilehlé ohyby v jediném nepřerušovaném strojním cyklu eliminace chyby opětovného upevnění a zvládnutí rizika poškození u procesu dvou nastavení.

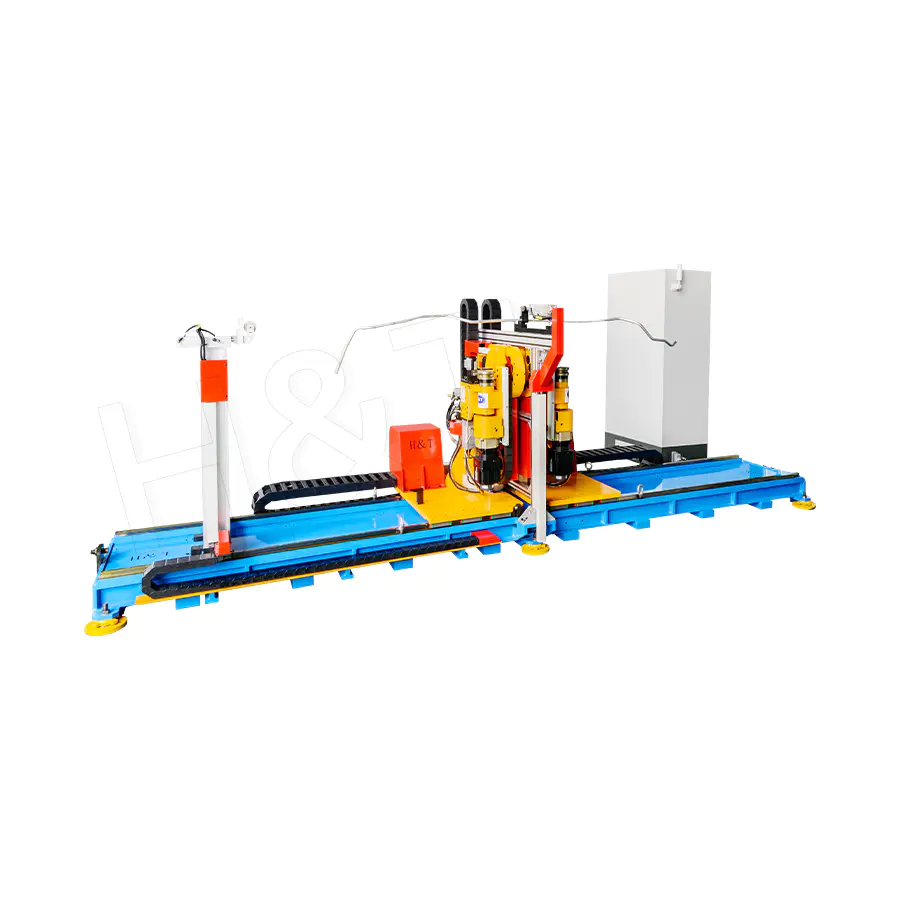

Celoelektrické CNC ohýbání

Současné CNC ohýbačky stále častěji využívají plně elektrické servopohony spíše než hydraulický pohon pro všechny osy. Plně elektrické CNC ohýbačky nabízejí oproti hydraulickým CNC strojům několik výhod:

• Vyšší přesnost polohování: Servomotory a systémy pohonu s kuličkovým šroubem dosahují opakovatelnosti polohování plus nebo mínus 0,01 mm nebo lepší , ve srovnání s plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Rychlejší časy cyklu: Elektrické servoosy zrychlují a zpomalují rychleji než hydraulické pohony, čímž zkracují dobu polohování mezi zatáčkami o 20 až 40 % v aplikacích s více ohybovými cykly ( Zdroj: International Journal of Advanced Manufacturing Technology, Guo et al., 2020 )
• Nižší spotřeba energie: Servopohony spotřebovávají energii pouze při pohybu (regenerativní brzdění pro rekuperaci energie při zpomalování), zatímco hydraulické systémy nepřetržitě udržují plný tlak čerpadla. Úspora energie z 30 až 60 % na stroj byly uvedeny v porovnání výroby ( Zdroj: Journal of Cleaner Production, Joshi et al., 2019 )
• Eliminace hydraulického oleje: Plně elektrické stroje eliminují riziko požáru, náklady na likvidaci a požadavky na údržbu hydraulických olejových systémů, což je významné v čistých výrobních prostředích, jako je výroba trubek lékařských přístrojů a potravinářských zařízení.

Průmyslové aplikace, kde je CNC ohýbání jedinou schůdnou metodou

V několika průmyslových odvětvích jsou požadavky na kvalitu, opakovatelnost a sledovatelnost součástí trubek a trubek takové, že CNC ohýbání není pouze preferovanou metodou, ale jedinou metodou schopnou splnit specifikaci.

Výroba automobilů

Moderní automobilová výroba funguje podle harmonogramů dodávek just-in-time s téměř nulovými zásobami dílů. Každé výfukové potrubí, palivové potrubí, brzdové potrubí, potrubí klimatizace a konstrukční díl trubky musí přesně odpovídat montážnímu přípravku – rozměrové odchylky, které vyžadují ruční seřízení na místě montáže, narušují výrobní linku a jsou ekonomicky nepřijatelné. Specifikace ohýbání trubek pro automobily obvykle vyžadují úhlové tolerance plus nebo minus 0,3 až 0,5 stupně a lineární tolerance plus nebo mínus 0,5 mm na hotových dílech tolerance dosažitelné ve výrobě pouze s CNC rotačním ohýbáním tažením. Automobilový průmysl je největším jediným uživatelem technologie CNC ohýbání trubek, což představuje přibližně 45 % instalací CNC ohýbacích strojů po celém světě ( Zdroj: Mordor Intelligence, Zpráva o trhu CNC ohýbacích strojů, 2022 ).

Letectví a obrana

Trubky hydraulického systému v letadlech musí splňovat požadavky na řízení kvality AS9100 a obvykle nesou požadavky na sledovatelnost materiálu, které spojují každý záznam o výrobě se specifickým materiálem tepla a použitým programem stroje. Plná schopnost protokolování výrobních dat moderních CNC ohýbacích strojů – zaznamenávání skutečného úhlu ohybu, skutečné rotace, doby cyklu a ID operátora pro každý ohyb na každém dílu – poskytuje tuto sledovatelnost bez ruční dokumentace. Specifikace leteckých hydraulických trubek běžně vyžadují úhlové tolerance plus minus 0,2 stupně a kontroly mezer od jmenovitých při montáži, které jsou dosažitelné pouze s CNC výrobou.

Lékařské vybavení

Součásti trubek ve zdravotnických zařízeních – rámy zobrazovacích zařízení, konstrukce chirurgických stolů, zařízení pro manipulaci s pacienty – musí být vyrobeny z ověřených čistých materiálů, ohýbané bez maziv, která by mohla kontaminovat lékařské prostředí, a rozměrově ověřené podle přísných specifikací. Plně elektrické CNC ohýbačky pracující bez hydraulického oleje jsou vhodnou výrobní technologií pro toto prostředí a plná programová sledovatelnost CNC výroby podporuje dokumentaci souboru historie návrhu vyžadovanou FDA 21 CFR Part 820 a ISO 13485.

HVAC a chlazení

Ohýbání měděných trubek pro spirály výparníku a kondenzátoru HVAC vyžaduje konzistentní ohyby s malým poloměrem, které může vytvořit pouze CNC ohýbání trnu u tenkostěnných měděných trubek bez defektů oválnosti, které by omezovaly průtok chladiva. Vysokorychlostní CNC ohýbačky měděných trubek pro výrobu cívek HVAC dosahují rychlosti cyklu až 600 ohybů za hodinu na automatizovaných strojích s více hlavami – výrobní rychlosti, kterým se ruční nebo konvenční ohýbání nemůže přiblížit.

Volba mezi CNC ohýbáním a alternativními metodami: Rámec rozhodování

Výběr vhodné metody ohýbání pro danou aplikaci vyžaduje posouzení několika faktorů současně. Níže uvedená tabulka poskytuje strukturovaný rámec rozhodování založený na nejdůležitějších kritériích výběru.
